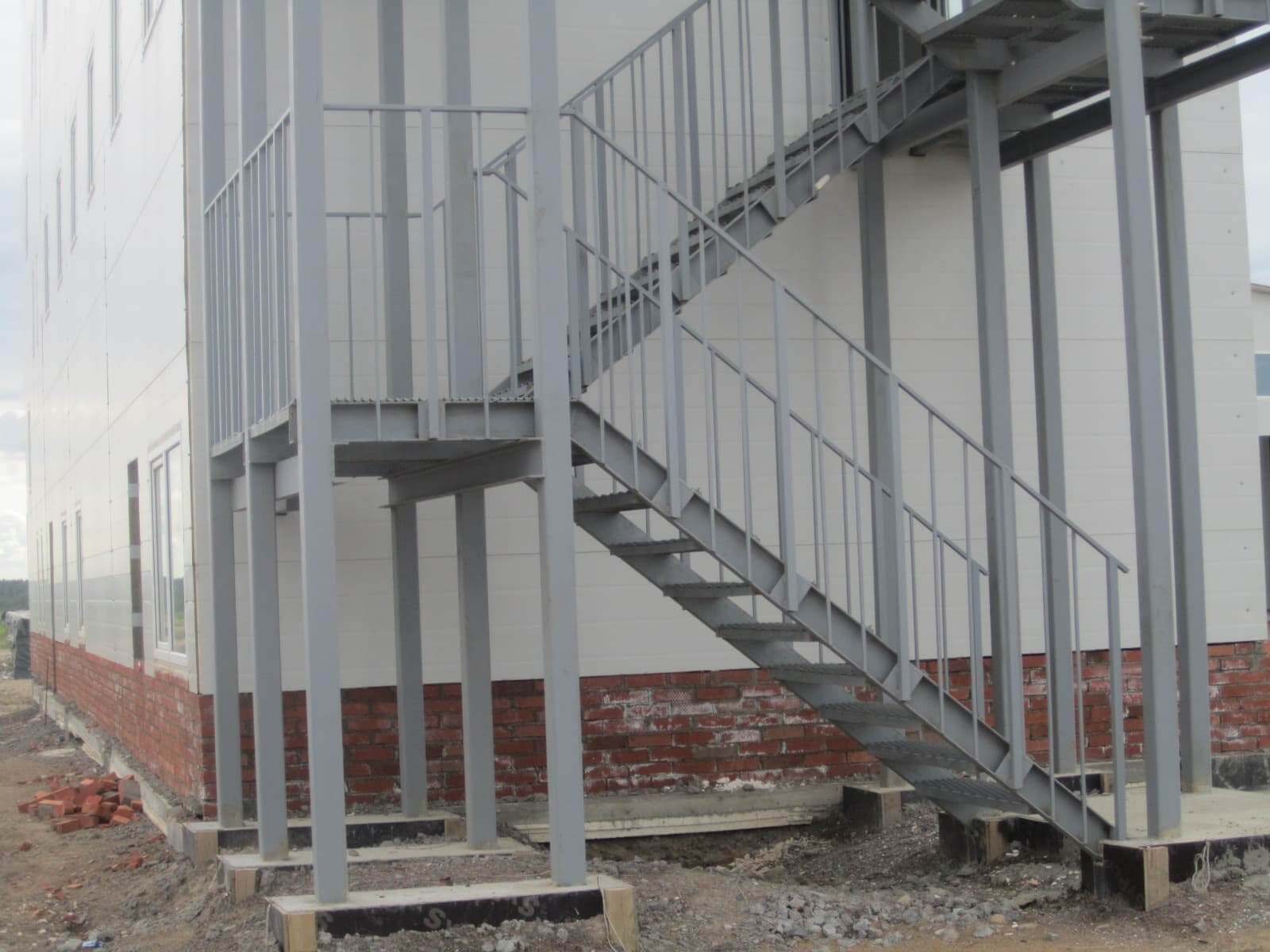

Разработка проекта наружной пожарной металлической лестницы для административного здания за 5 дней. Кейс ООО «Смарт Вэй»

Изучите наши кейсы и получите консультацию, чтобы оценить перспективы оспаривания для вашего объекта. Мы в «Смарт Вэй» специализируемся на решении таких задач и готовы сопроводить вас на всех этапах.

Год выполнения работ: 2024

Заказчик работ: юридическое лицо (собственник нежилого здания)

Адрес объекта: Московская область, с. Новый быт, ул. Новая, стр. 30/1

Исполнитель работ: ООО «Смарт Вэй»

Срок выполнения работы – 5 дней

У нас на сайте есть много других кейсов по проектированию пожарных лестниц. Обязательно посмотрите их, если выбираете проектную компанию. По всем вопросам или для заказа услуг обращайтесь к экспертам ООО «Смарт Вэй».

Задачи от заказчика

Лестница, как система конструкций для спуска и подъема на высоту, входит и в системам эвакуации людей. Зачастую приходится разрабатывать проект на монтаж отдельной наружной лестницы, чтобы соблюсти требования по пожарной безопасности на объекте. Здесь на первое место выходит надежность и прочность, соответствие по ширине и уклону лестничных маршей. Только так люди не пострадают при пожаре и смогут выйти в наружу без дополнительных угроз.

В 2024 году к нам обратился собственник административного здания из Подмосковья. На двухэтажном объекте не было пожарной лестницы со второго этажа. На это обратил внимание инспектор МЧС в ходе профилактического рейда. Если не устранить это нарушение, то его обязательно укажут в предписании. Дополнительно придется заплатить штраф, что вряд ли обрадует владельца здания.

Учитывая ситуацию, перед специалистами ООО «Смарт Вэй» были поставлены следующие задачи:

• изучить документы и сведения, имеющие отношение к пожарной безопасности и системе эвакуации из здания;
• провести обследование и съемку на месте, чтобы собрать данные для расчетов и проектирования;
• оформить проект на наружную металлическую лестницу, на основании которого будут заказаны и смонтированы конструкции;
• провести испытания пожарной лестницы с оформлением акта (это нужно для предстоящей проверке МЧС).

Все нужно было сделать максимально быстро. Отсутствие пожарной лестницы является серьезным нарушением, плюс еще необходимо обеспечить безопасность людей.

Особенности проектирования наружной пожарной лестницы

При разработке проектов на лестницы мы руководствуемся сводами правил СП 70.13330.2012 и СП 45.13330.2017. Это гарантирует, что конструкции будут безопасны для людей, выдержат их вес и не деформируются при обычных нагрузках. Для пожарных лестниц необходимо учитывать дополнительные требования по СП 1.13330.2020 (эвакуационные пути и выходы), что осложняет задачу. Этот свод правил содержит обязательные предписания:

• по характеристикам конструкций лестницы, маршей и площадок, основания и балок;
• по способам крепления узлов и соединений;
• по максимальному количеству ступеней в одном марше, уклону лестницы;
• по ширине маршей, допустимой высоте ступеней;
• по характеристикам перил и других ограждающих конструкций.

Если не учесть эти требования, то лестница может не справиться с эвакуацией большого количества людей. В итоге, вред от последствий пожара окажется существенно выше, хотя этого можно избежать.

В данном случае мы проектировали лестницу со второго этажа. Для этого собственник уже расширил оконный проем и сделал из него выход. Верхнюю площадку будут крепить как раз к нему. Стоит отметить, что для работ по образованию и расширению проемов на фасадах может потребоваться дополнительное согласование. В нашем кейсе это не нужно, так как здание расположено в селе, а вне в черте городской застройки.

Почему обратились в компанию «Смарт Вэй»

Нашими клиентами являются собственник зданий в Москве, Санкт-Петербурге, Ленинградской и Московской областей. Кто-то приходит по рекомендации знакомых или по рекламным объявлениям. В данном случае ООО «Смарт Вэй» выбрали именно «по наводке» партнера по бизнесу, который несколько раз заказывал документы по пожарной безопасности. К нашим преимуществам точно можно отнести:

• высокая квалификация всех экспертов по пожарной безопасности, наличие у них аттестации, допусков и разрешений;
• большой опыт работы в данной сфере, что легко проверить по примерам и кейсам;
• широкий спектр дополнительных услуг (в частности, мы провели испытания пожарной лестницы после ее монтажа).

Если требуются согласования, мы помогаем пройти их в максимально сжатые сроки. Кстати, время на разработку проекта было очень важно собственнику административного здания. Срок оформления документов составил 5 дней (сюда входит и съемка, обследование на месте).

Что сделали специалисты ООО «Смарт Вэй»

Первым делом наш эксперт ознакомился с документами на административное здание. Заказчик передал нам техпаспорт с поэтажными планами, а также фотографии фасада (сделаны самостоятельно). Еще мы попросили показать материалы последней проверке по пожарной безопасности. Там, кстати, ничего не было сказано про необходимость возведение еще одной эвакуационной лестницы.

Чтобы исключить последствия от пожара, все материалы наружной лестницы будут выполнены из металла. Но нужно было точно указать характеристики конструкций, узлов и соединений. Даже если сама лестница не будет подвержена воздействию огня, из-за него могут деформироваться какие-либо детали. В итоге, в самый важный и ответственный момент конструкция может разрушиться, что приведет к травмам или гибели людей.

Съемка и обследование фасада

Помимо стандартных обследований в нашем случае требовалась съемка фасада на высоте. Поэтому на место был отправлен геодезист. В ходе съемки и осмотра он:

• снял точки дверного проема на высоте второго этажа (от этого будет отталкиваться инженер-конструктор, делающий расчеты);
• осмотрел и сфотографировал наружную стену фасада;
• обследовал места расположения конструкций фундамента, вблизи которого буду стоять опоры, нижняя площадка пожарной лестницы.

Результаты съемки вы можете увидеть на графических материалах, которые разработал инженер-конструктор. Еще было важно убедиться, что лестница не загородит оконные проемы первого этажа. Через них люди тоже могут эвакуироваться в случае пожара. В данном случае окон не было, что тоже видно на разрезе фасада здания.

Конструктивные расчеты металлической лестницы

Есть разные варианты проектирования пожарных лестниц – с одним или несколькими маршами, вертикальные и т.д. Здесь пришлось выбирать решения следующим образом:

• дешевле и проще было смонтировать лестницу из одного марша, но это противоречило нормам пожарной безопасности по допустимому количеству ступеней;
• учитывая изложенное выше, был выбран более сложный и дорогой вариант с двумя лестничными маршами в разных направлениям, между которыми спроектирована поворотная площадка;
• конструкции лестницы будут смонтированы на опорах (стойках), которые закрепят в бетонных стаканах на глубине;
• как и почти всегда, для ступеней был выбран перфорированный материал (это практичнее в плане погодных условий – дождь, снег и т.д.).

Так как схема конструкций наружной лестницы была не самой простой, инженер сделал расчеты и схемы под каждое соединение. Вы можете увидеть примеры, которые мы разместили в данной статье.

Оформление проекта

Разработка проектов ведется на основании различных ГОСТ и СП. В данном случае в его состав входили следующие материалы:

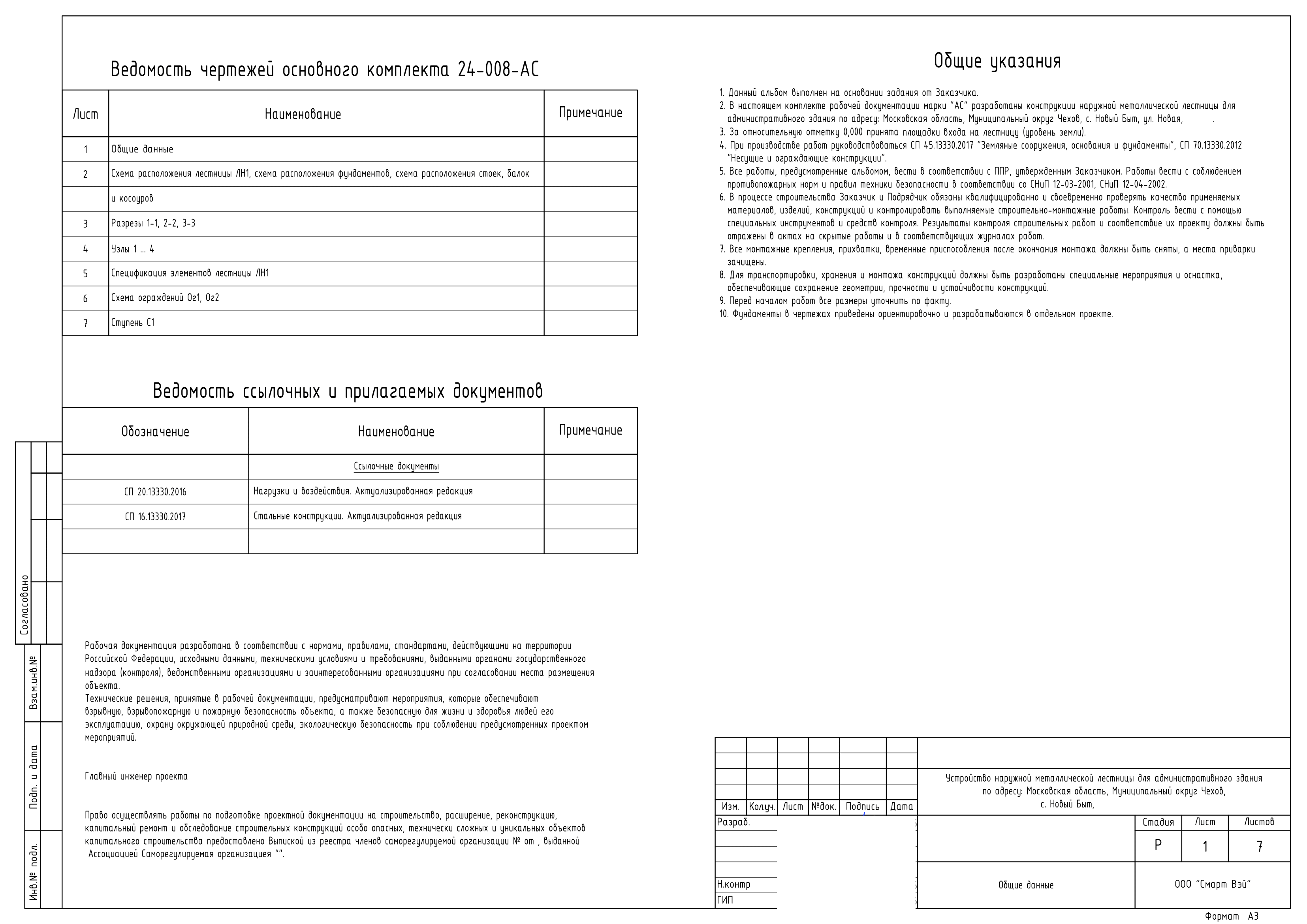

• лист с общими данными, рекомендациями и требованиями к монтажу;

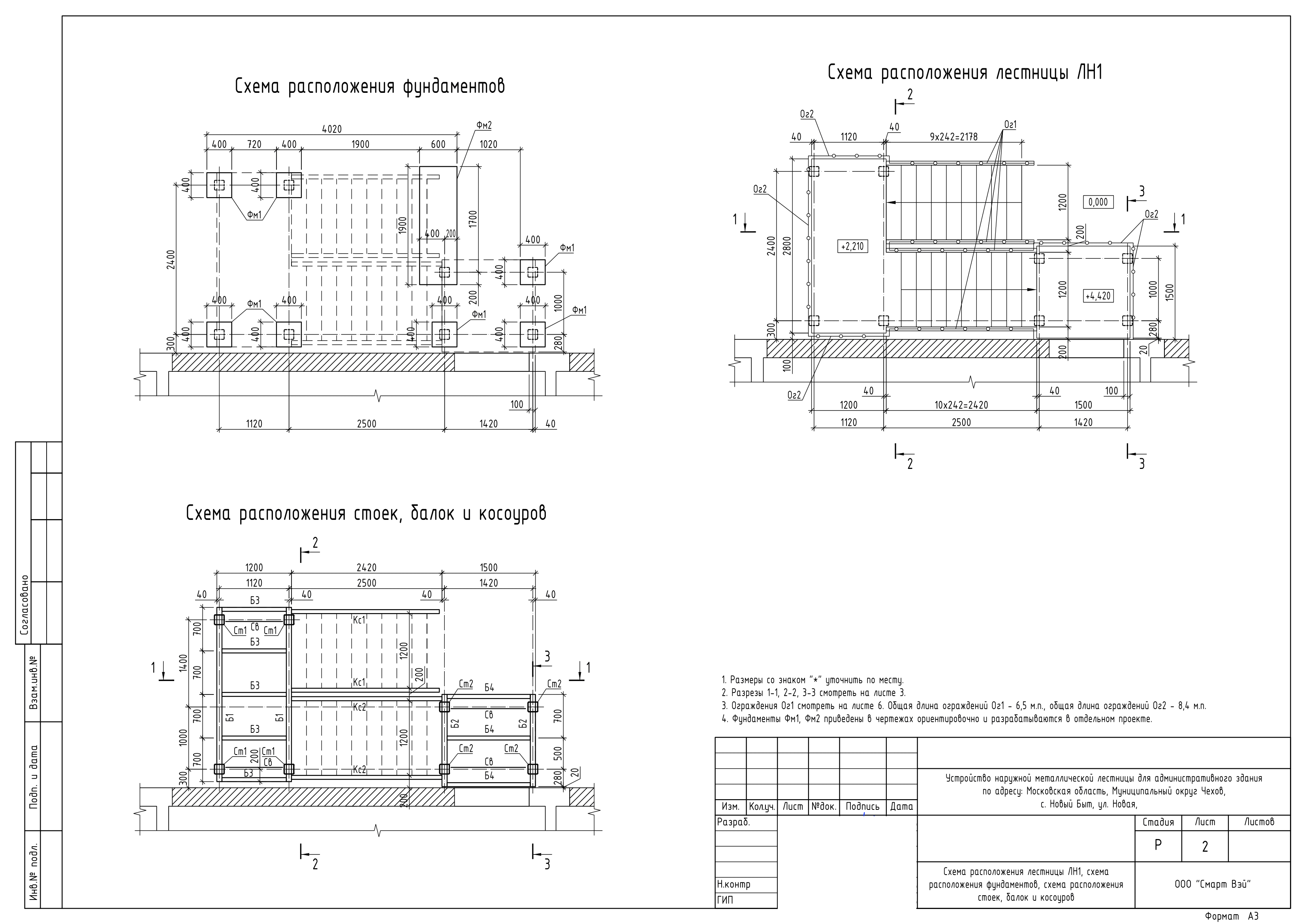

• схема расположения пожарной лестницы, фундаментов, стоек, косоуров и балок;

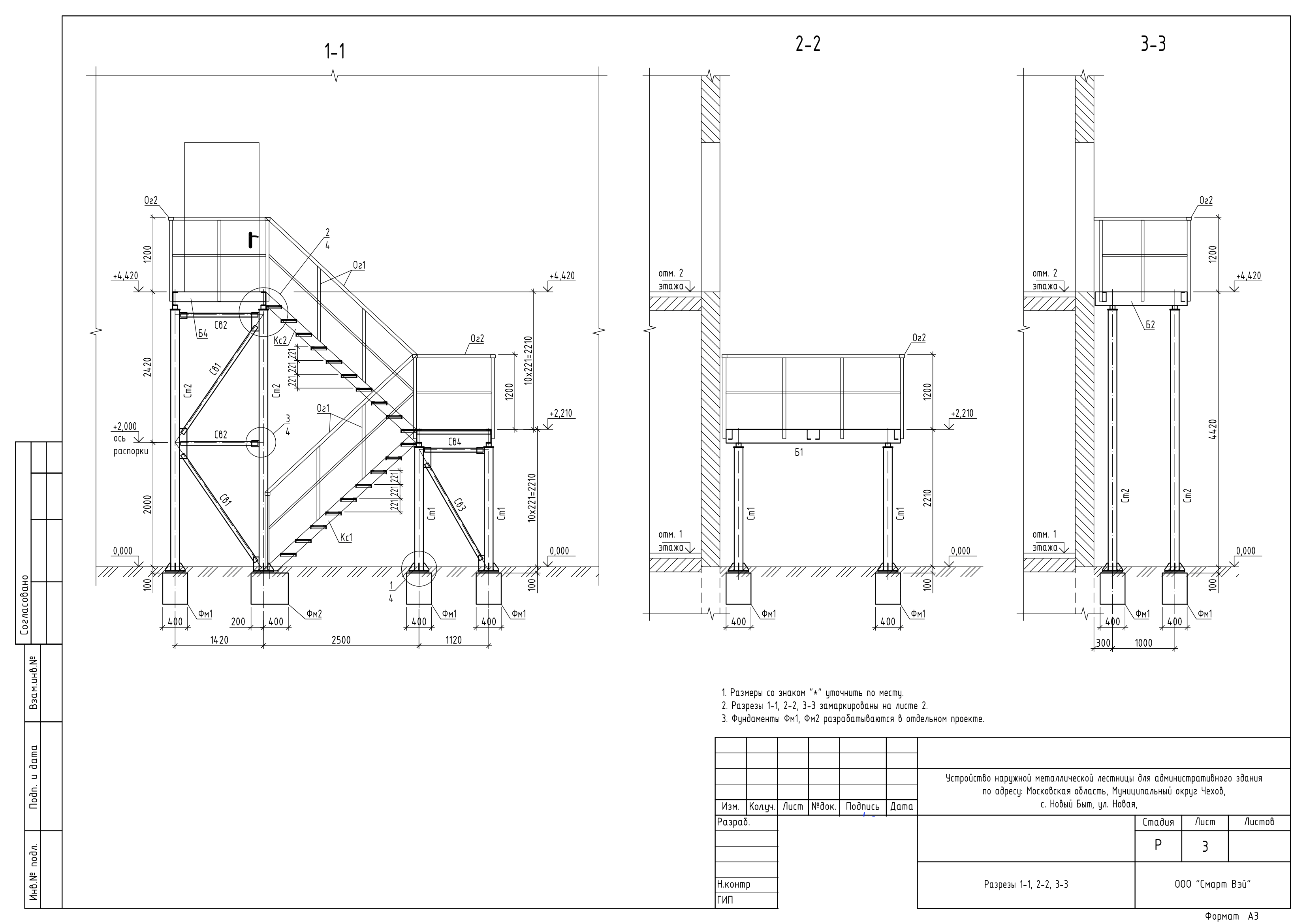

• несколько разрезов фасада;
• схемы узлов для монтажа лестницы;
• спецификации по всем элементам лестницы;

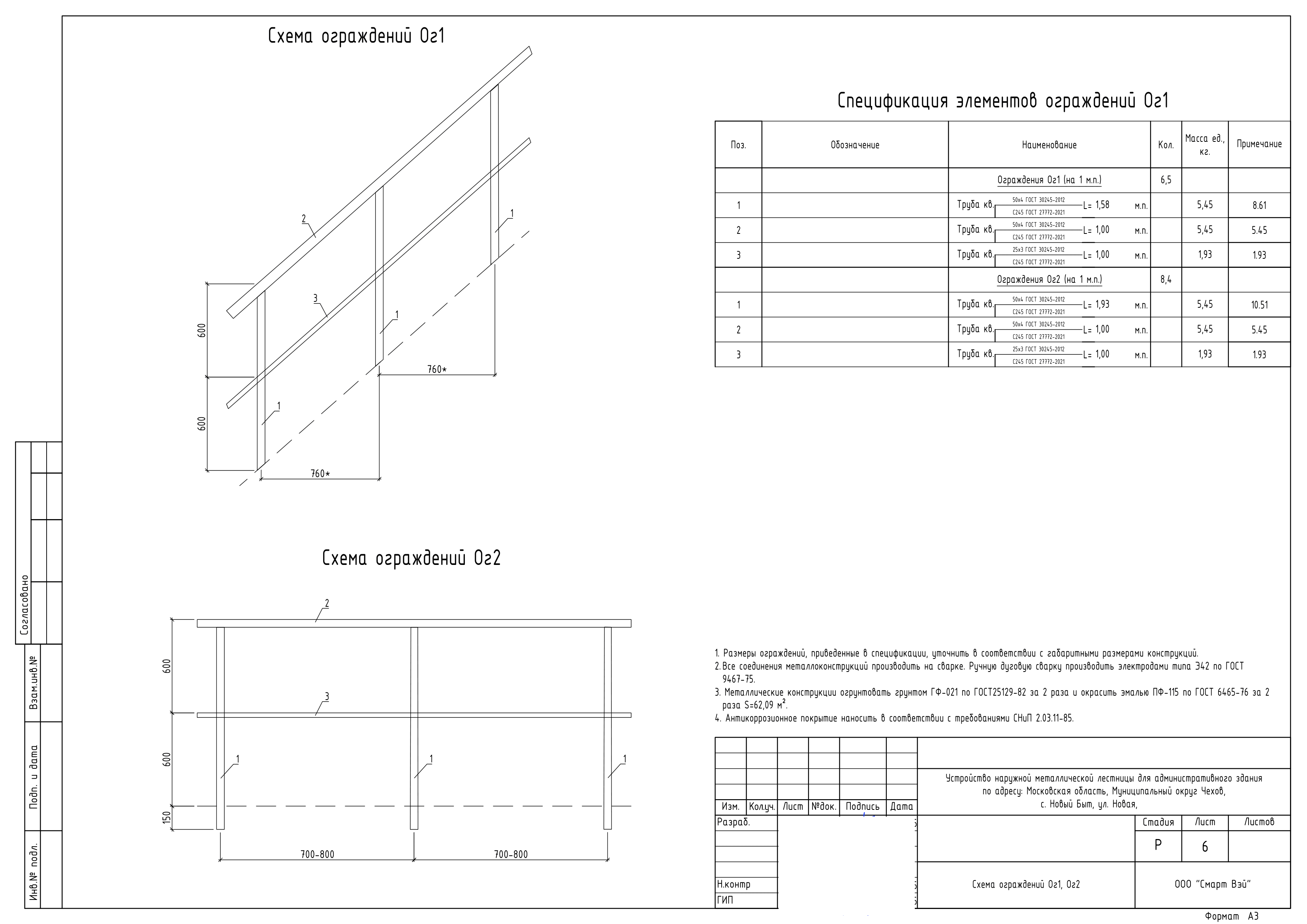

• схема ограждений (были рассчитаны металлические перила);
• схема изготовления и монтажа ступеней.

Дополнительно были даны предписания об антикоррозийной обработке ступеней, грунтованию и окрашиванию конструкций. Это тоже относится к требованиям по пожарной безопасности пожарных лестниц.

Проектная документация была передана заказчику. Согласовывать в уполномоченных органах ее не нужно. Подрядчик заказал конструкции, проверил их качество и приступил к монтажу. После завершения работ был составлен акт. Наших экспертов вызвали для заключительного этапа работ – испытаний.

Испытания пожарной лестницы

Испытания нужны, что подтвердить соответствие не только проекту, но и требованиям пожарной безопасности к лестнице. Выполнить эту работу могут только эксперты, аттестованные МЧС. Данному требованию отвечают и специалисты компании «Смарт Вэй».

Испытания проводились на месте. К разным конструкциям лестницы подвешивали грузы определенного веса, использовали силовую установку. Так можно установить соответствие по допустимым нагрузкам. После испытаний эксперты снимали данные об остаточной деформации. Все соответствовало норме, а нарушений целостности лестницы не было. После завершения работы собственнику был выдан акт.

Результат работы

Все работы, предусмотренные договором, мы выполнили точно в срок. Собственник получил проектную документацию и заказал монтаж пожарной лестницы в административном здании. Испытания подтвердили ее соответствие всем требованиям. Объект был готов к проверке МЧС, а заказчик смог не переживать из-за крупных штрафов.
