Обследование зданий и сооружений мы проводим с разными целями – для сбора данные для проектирования строительных работ, для выбора решений по сносу или для оценки состояния объекта. Все это позволяет получить количественные и качественные характеристик по самому строению, конструкциям и инженерным системам. Очевидно, что обследовать объект можно только на месте. А вот как проводятся все действия и что входит в услугу по обследованию зданий (сооружений) стоит рассказать подробнее. Если вас интересует именно эта тема, читайте наш материал.
Зачем и кому нужно обследование нежилых зданий и сооружений
По аналогии с медициной, цель обследований здания можно назвать определением «здоровье» объекта. По итогам выездных работ мы сможем узнать и оценить такие параметры, как прочность материалов, наличие деформаций, причины трещинообразования, работоспособность конструкций и многое другое. Все это повлияет на дальнейшие действия – выбор проектных решений, проведение ремонта или снос здания, вывод его из эксплуатации и т.д. Еще обследования, как часть экспертизы, важны для судебных споров, а заключение или отчет станут доказательством при рассмотрении дела.
Поговорим о ситуациях, когда и кому нужно обследование. В нашей практике его обычно заказывают:
- Как этап перед проектированием строительных работ — реконструкция, капитальный ремонт, перепланировка, изменение фасадов и т.д. Условно говоря, перед тем как увеличить этажность, установить тяжелое оборудование или изменить назначение помещений, нужно убедиться, что фундамент и перекрытия выдержат новые нагрузки. Инструментальное обследование в этом случае служит основой для проектирования, выбора усиления или иных компенсирующих мер.
- Покупка или продажа объекта (Due Diligence).Покупатель, приобретающий объект, должен знать его реальную стоимость, скрытые риски и потенциальные затраты на восстановление. Обследование позволяет выявить дефекты, которые потребуют дорогостоящего устранения. Все это напрямую влияет на цену сделки.
- Оценка после аварийных ситуаций или при признаках износа. Если на объекте появились видимые дефекты (трещины, значительные прогибы балок, разрушение защитного слоя бетона) или если здание пережило пожар, затопление или ударные воздействия, обследование позволит оценить возможность безопасной эксплуатации. Если восстановление невозможно или слишком затратно, собственник может принять решение о сносе.
Пример из практики компании «Смарт Вэй», который наглядно покажет важность своевременного обследования. Представьте собственника старого промышленного склада, который решил переоборудовать его в современный торговый центр. Внешне здание выглядит крепким. Однако, обследование показало, что из-за многолетней неправильной эксплуатации и нарушения температурно-влажностного режима прочность бетона несущих колонн ниже проектной на 30%. Арматура перекрытий была поражена глубокой коррозией. Если бы собственник пропустил этап обследования и начал устанавливать тяжелые стеллажи и новые вентиляционные установки, это могло бы привести к обрушению перекрытия. Обследование помогло избежать столь серьезных последствий и приличных финансовых потерь.
Как правильно оформить техническое задание на обследование
Техническое задание (ТЗ) — это документ, который станет «дорожной картой» для экспертной организации при обследовании. Помимо прочего, там мы опишем цель и объем предстоящих работ.
ТЗ может заполнить сам заказчик. Но лучше делать это совместно с представителем проектной или экспертной организации, которая будет проводить обследование. Выделим ряд моментов, которые важно четно прописать в ТЗ:
- Цель и задачи обследования. Недостаточно просто написать: «Обследовать здание». Необходимо указать конкретную цель. Например, «определение возможности увеличения нагрузки на перекрытия второго этажа на 5 кН/м²» или «установление причин трещинообразования в западной стене».
- Предмет обследования. Четко определить, какие именно конструкции и системы подлежат проверке. Это могут быть только несущие конструкции (фундаменты, колонны, фермы) или полный комплекс, включая ограждающие конструкции и инженерные системы (вентиляция, отопление, электроснабжение).
- Результат обследования. Это зависит от цели работы экспертов. К примеру, можно указать требование о проведении расчетов по основным несущим конструкциям. Если обследование даст только данные о прочности бетона, но не включает расчет, этих данных будет недостаточно для выбора варианта усиления. Также в ТЗ сразу указываем, какой документ получит заказчик.
Риск неполного или неточного ТЗ еще и в том, что обследование может привести к получению данных, непригодных для проектирования или принятия решений. Например, инструментальное обследование установило фактическую прочность бетона. Но если в ТЗ не были включены расчеты, проектировщик не сможет использовать это заключение. Это неизбежно приведет к дополнительным расходам и повторному обследованию, чтобы сделать недостающие расчеты.
Нормативная база и требования к проведению обследований зданий
В сфере проектирования и обследований есть десятки нормативных актов, сводов правил и стандартов. Перечислить их в рамках одной статьи попросту невозможно. Поэтому выделим только ключевые руководящие документы:
- ГОСТ 31937-2024. Это основной стандарт под названием «Здания и сооружения. Правила обследования и мониторинга технического состояния». Он описывает требования к составу работ и получению информации, необходимой для контроля и повышения степени механической безопасности объектов. С 1 мая 2024 года действует актуализированная версия этого ГОСТа.
- СП 13-102-2003. «Правила обследования несущих строительных конструкций зданий и сооружений». Данный свод правил описывает порядок и этапы проведения работ, состав технического задания и требования к итоговым документам.
- ГОСТ Р 56542-2019. «Контроль неразрушающий. Классификация видов и методов». Определяет, какие именно неразрушающие методы контроля (ультразвуковой, тепловой, электрический, магнитный) нужно применять для сбора данных о материалах конструкций.
Интересный нюанс — классификация технического состояния объекта отличается в разных СП и стандартах. ГОСТ 31937-2024 устанавливает четыре категории состояния (нормативное, работоспособное, ограниченно-работоспособное, аварийное). В СП 13-102-2003 мы видим уже пять категорий (дополнительно — «исправное» и «недопустимое»). Но при этом свод правил сфокусирован на несущих конструкциях. Категория «Недопустимое» по СП сигнализирует о серьезном снижении несущей способности. Это требует немедленного вмешательства.
Порядок обследования зданий и сооружений
Процесс обследования всегда начинается с подготовительных работ. Согласно СП 13-102-2003 и ГОСТ 31937-2024, само обследование включает следующие направления:
- Предварительное (визуальное) обследование. Сплошной осмотр объекта, выявление дефектов и принятие решения о необходимости дальнейшей работы.
- Детальное (инструментальное) обследование.Сбор количественных данных о состоянии конструкций (прочность, деформации).
- Камеральная обработка и расчеты, оформление документов. Анализ полученных данных, разработка выводов и рекомендаций.

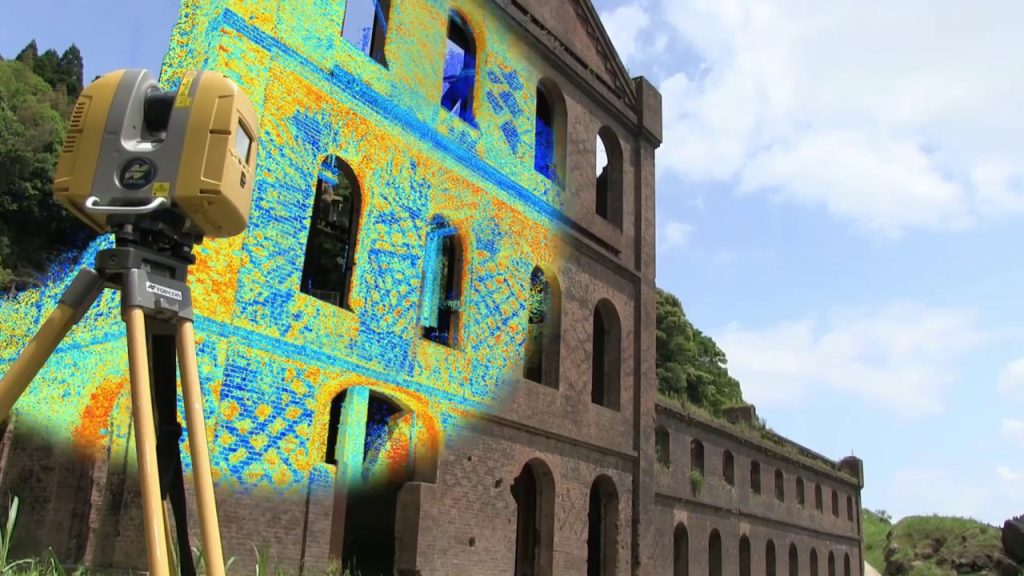

Все бывает намного сложнее. Например, по итогам обследования мы можем создать цифровую модель здания или его части, если это требуется заказчику или нашим проектировщикам.
Сроки проведения обследования зависят от специфики и площади объекта, а также от сложности задач, сформулированных в ТЗ. Этап визуального осмотра для большого здания пару дней или недель. Детальное обследование, требующее лабораторных экспертиз и вскрытия конструкций, может намного больше времени.
Предварительная работа с документами
- Еще до выезда на место нам нужно получить вводные данные по объекту, его характеристикам и планировке. В зависимости от ситуации, для этого проверяет и обрабатываем:
- Проектную и рабочую документацию. Исходные чертежи, схемы армирования, узлы сопряжения и т. д. Эти материалы позволят сравнить исходные решения с фактическими размерами и конструктивными особенностями, выявленными на месте.
- Исполнительную документацию и акты на скрытые работы. Они подтверждают качество материалов и соблюдение технологий на этапах, которые нельзя проверить после завершения строительства (например, качество гидроизоляции фундаментов или правильность установки арматуры).
- Материалы инженерных и геологических изысканий (если они ранее проводились). Информация о грунтах, уровне грунтовых вод, их агрессивности. Эти сведения важны для оценки устойчивости и осадок фундаментов.
- Документы об эксплуатации и ремонтах. Любые изменения нагрузок, произошедшие в процессе эксплуатации (например, установка нового тяжелого оборудования), или ранее проведенные ремонты и реконструкции.
Отсутствие исходной (особенно проектной) документации зачастую вынуждает экспертов работать «вслепую». Если нет чертежей, невозможно точно узнать диаметр арматуры или глубину заложения фундамента без разрушающих или полуразрушающих методов контроля. Это влечет увеличение объема инструментальных работ. Нам потребуется большее количество вскрытий (шурфов) и, как следствие, увеличится общая стоимость и продолжительность обследования. Изучение документов позволяет нам сразу выявить наиболее вероятные «слабые» места.
Обследование на месте – методики, действия специалистов
Обследование на объекте проходит в два этапа: визуальный осмотр, который помогает локализовать проблемы, и детальное инструментальное исследование, которое дает точные данные. Сначала посмотрим, как проходит визуальное обследование и на что обращают внимание наши эксперты.
Визуальное обследование представляет собой сплошной осмотр объекта. Специалисты используют простые измерительные инструменты, такие как рулетки, штангенциркули с глубиномером ШЦ-I-125 , а также шаблон сварщика ШС-2 для контроля узлов. Обследование может сопровождаться изменениями с применением лазерного и даже геодезического оборудования. В частности, это упрощает сбор данных об оконных проемах и малых архитектурных формах на высоте фасада. Основные задачи визуального этапа обследований:
- выявление и фиксация всех видимых дефектов: трещин, сколов, прогибов, следов коррозии и протечек.
- проведение измерений, характеризующих дефекты (например, точная ширина раскрытия трещин).
- обязательная фотофиксация, составление ведомостей повреждений и иных промежуточных материалов.
По итогам визуального осмотра эксперт может оценить техническое состояние конструкций по внешним признакам. Если выявленные повреждения незначительны и очевидно не влияют на несущую способность, заключение может быть окончательным. Однако, если выявлены серьезные деформации или разрушения, либо это косвенно следует из других факторов, то мы приступаем к детальному инструментальному обследованию.
Инструментальное обследование
Цель данного этапа обследования — получить точные характеристики материалов и геометрические параметры, что невозможно сделать при внешнем визуальном осмотре. В ходе этого этапа используются методы неразрушающего контроля (НДК). Вот ключевые методики и действия, которые практикуют наши эксперты.

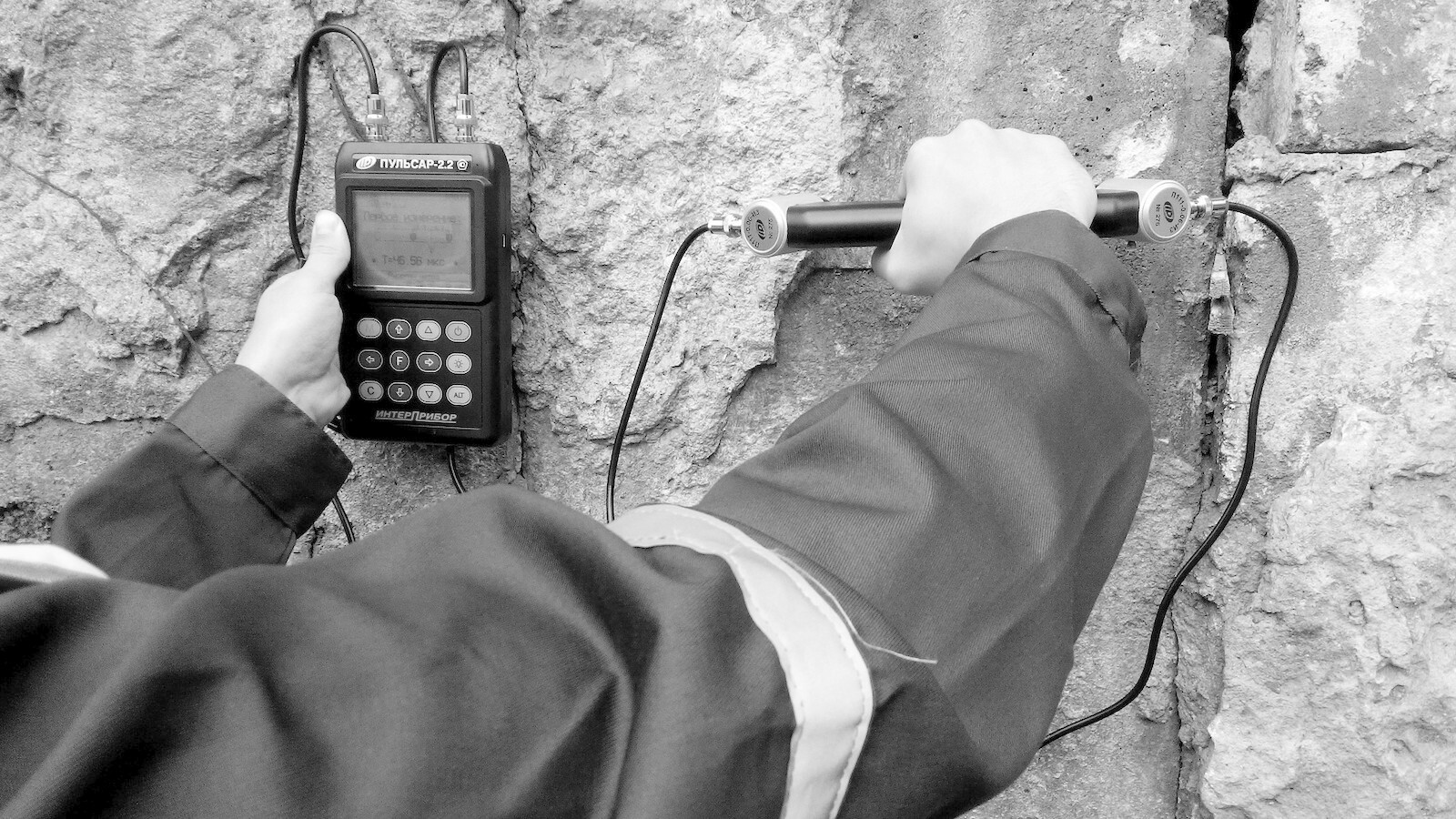

Определение прочности материалов. Для железобетонных конструкций прочность бетона на сжатие (класс В) определяем неразрушающими способами. Сюда может входить метод ударного импульса (например, приборами ИПС-МГ4) или ультразвуковые исследования (УКС-МГ4).
Контроль армирования. Специальные приборы (использующие метод импульсной индукции) определяют фактическую величину защитного слоя бетона, диаметр и расположение арматуры. Также обязательно замеряем глубину карбонизации бетона. Это показатель степени коррозионной опасности для арматуры.

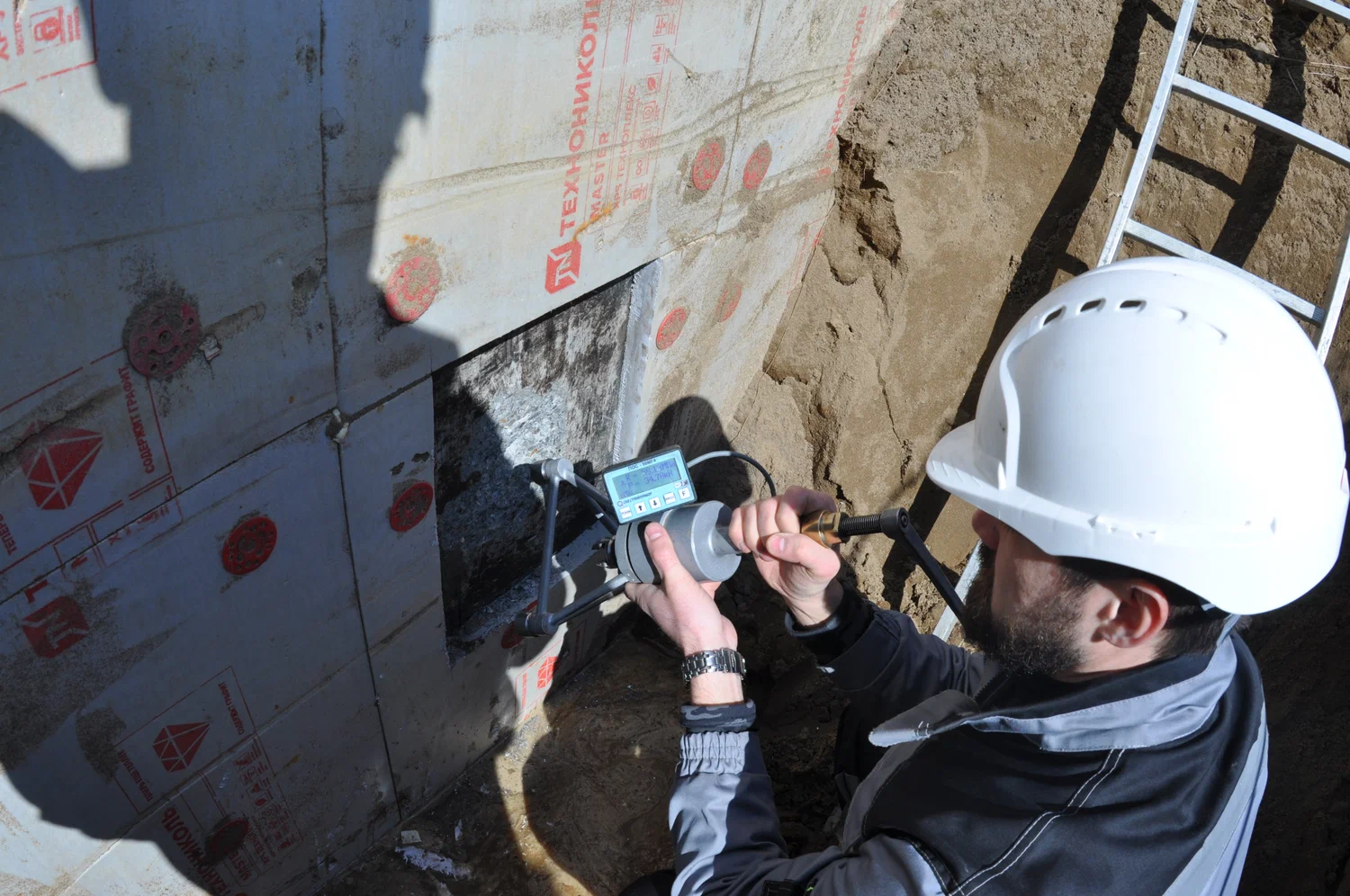

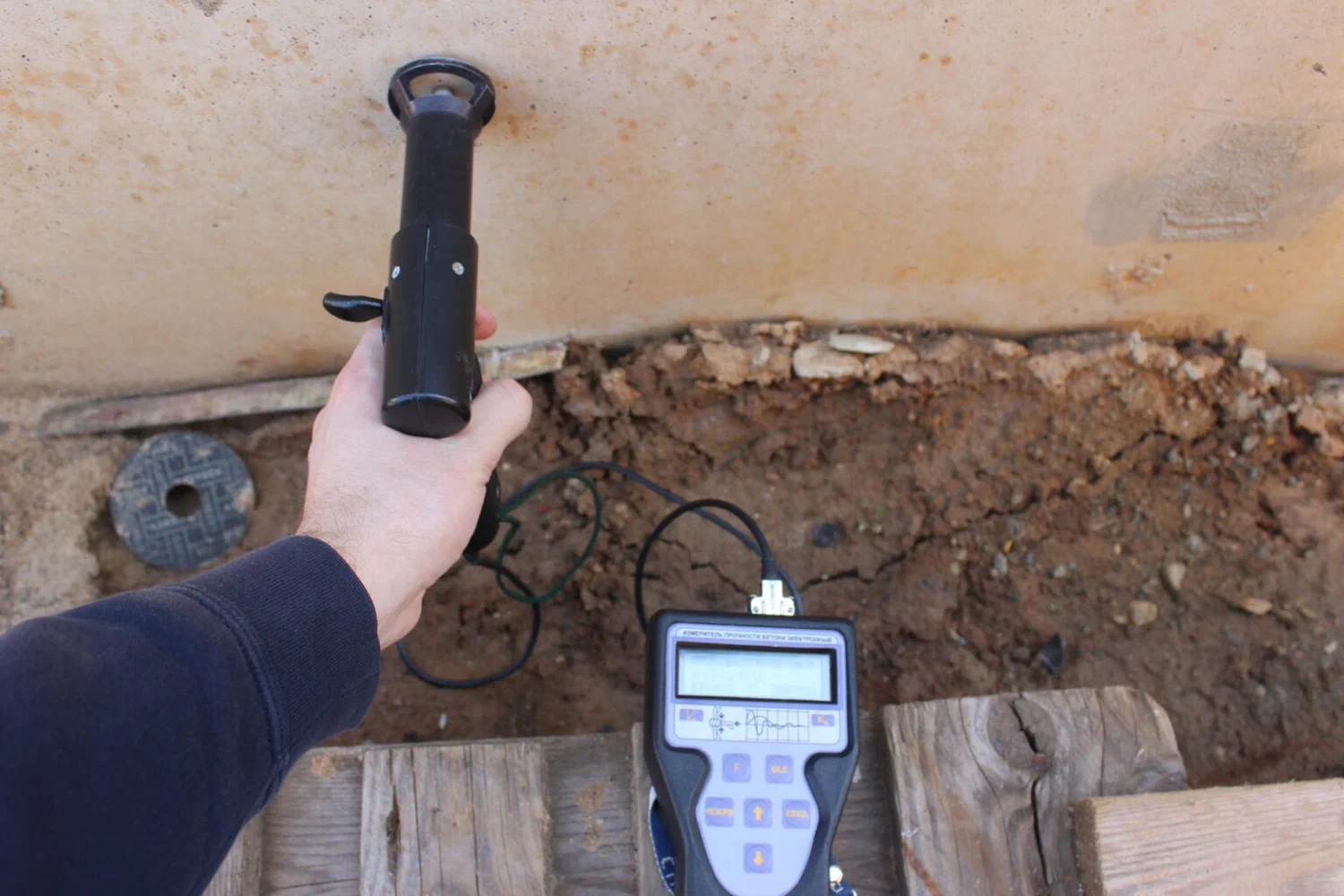

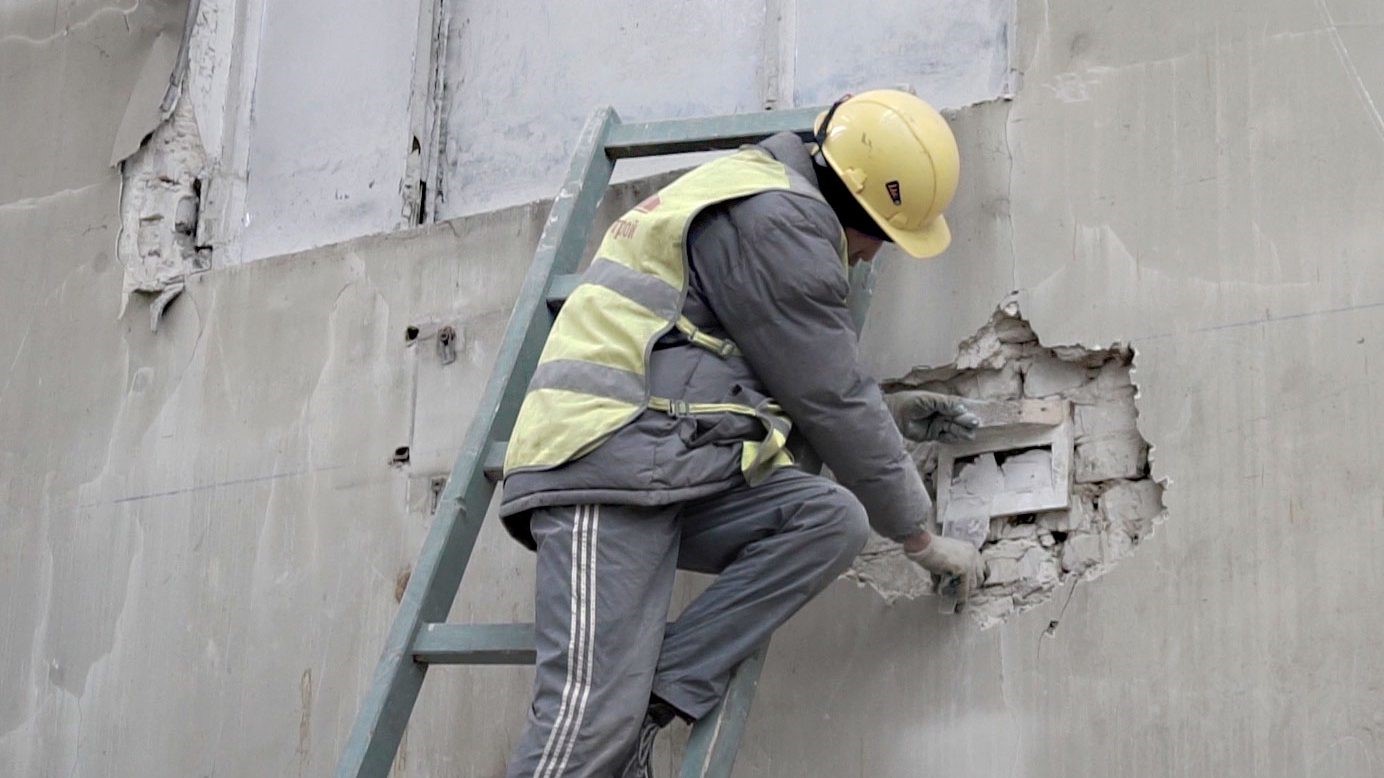

Обследование фундаментов и оснований. Фундамент — сложно доступная, но крайне важная часть здания. Для его обследования роют шурфы (небольшие раскопки возле фундамента). Согласно требованиям СП и ГОСТ, инструментальному обследованию подлежат конструкции с дефектами, обнаруженными при визуальном осмотре, либо выборочно: не менее 10% конструкций и не менее трех штук в одном температурном блоке. В шурфах проверяют:
- фактические геометрические размеры и глубину заложения фундамента.
- состояние гидроизоляции и наличие дефектов в самом фундаменте.
- состояние грунтов оснований.
Инженерные системы. При необходимости проводятся замеры рабочих параметров систем. Например, определение скорости движения, температуры и влажности воздуха в системах вентиляции и кондиционирования с помощью приборов, таких как анемометр Testo 410-2. Естественно, важно и состояние материалов труб, разводов и других элементов инженерных систем.
Если визуальный осмотр выявляет лишь наличие проблемы (например, трещина), то детальный осмотр дает количественные данные (например, «прочность бетона снижена до В7,5»). Это станет основанием для последующих поверочных расчетов и разработки проектных решений по усилению.
На что обращаем внимание при обследовании
При обследовании мы обращаем внимание на все детали. Сюда входит анализ частей и зон конструкций, снижение прочности которых может привести к критической потере устойчивости всего здания. Здесь важно следующее:
- Критические дефекты. Это дефекты, которые при их наличии приводят к потере или значительному снижению прочности, устойчивости и надежности здания или его части. Такие дефекты нужно устранять максимально быстро. Во многих случаях это препятствует выполнению любых последующих работ, так как есть прямая угроза безопасности.
- Узлы сопряжения. Особое внимание уделяем местам передачи нагрузки, где соединяются разные конструктивные элементы (например, опирание балки на колонну или фермы на стены). Эти узлы являются наиболее уязвимыми, и их деформация часто предшествует обрушению.
- Скрытые проблемы старых конструкций. В старых зданиях, особенно если перекрытия выполнены из нерегулярных элементов (например, из отесанных бревен), стандартной выборки для инструментального контроля может быть недостаточно. Эксперт должен принять решение о вскрытии всех таких балок, поскольку их сечения и шаг могут быть совершенно разными и непредсказуемыми.
Также тщательно проверяем состояние долговечности конструкций. Сюда входит определение глубины карбонизации бетона и оценка состояния гидроизоляции фундамента. Отсутствие или нарушение гидроизоляции является значительным дефектом, который влияет на морозостойкость и долговечность фундамента, а также на скорость коррозии арматуры.
Пример классификации дефекта. Наш техник обнаружил скол защитного слоя бетона на балке. Это классифицируется как «Значительный дефект», который ухудшает эксплуатационные характеристики и долговечность. Он подлежит устранению в плановом порядке. Однако, если под этим сколом видно, что арматура из-за многолетней коррозии потеряла 40% своего сечения, этот же дефект переходит в категорию «Критический». Несущая способность элемента значительно снижена, и требуется немедленное усиление.
Документы по итогам обследования зданий и сооружений
Результатом работы экспертов обычно является техническое заключение (его могут называть и отчетом, что не сильно меняет суть). Это юридически значимый документ. Он содержит не только выводы, но и подтверждающие их доказательства. Кратко опишем содержание разделов технического заключения:
- Общие сведения и цели обследования. Описание объекта, сведения об экспертной организации, четкое повторение целей и задач, указанных в ТЗ.
- Исходные данные. Полный перечень всех проектных, исполнительных и архивных документов, которые были изучены экспертом.
- Графические материалы, оформленные в процессе обследования и после их завершения обмерных работ. Выполненные чертежи, фиксирующие фактические геометрические размеры здания и его конструкций.
- Сведения о дефектах и повреждениях. Включают карты дефектов и ведомости, детальное описание характеристик (ширина, глубина, протяженность) и фотоматериалы.
- Результаты испытаний. Протоколы инструментальных (неразрушающий контроль) и лабораторных испытаний образцов материалов.
- Материалы по итогам расчетов. Если проведение расчетов было предусмотрено ТЗ, прилагаются расчетные схемы, таблицы нагрузок и заключение о фактической несущей способности конструкций.
Отчет, который содержит только выводы без прилагаемых протоколов испытаний, ведомостей дефектов, чертежей фактических замеров и поверочных расчетов, будет бесполезным.
Самым важным итоговым выводом заключения является определение категории технического состояния здания или сооружения. Она устанавливается в зависимости от доли снижения несущей способности и эксплуатационных характеристик конструкций.
Срок действия технического заключения нормативной базой не определен. На практике заключение считается актуальным до момента изменения условий эксплуатации (например, установки новых нагрузок), проведения реконструкции или появления новых, не учтенных в отчете дефектов.
Кейсы ООО «Смарт Вэй»: техническое обследование зданий любой сложности

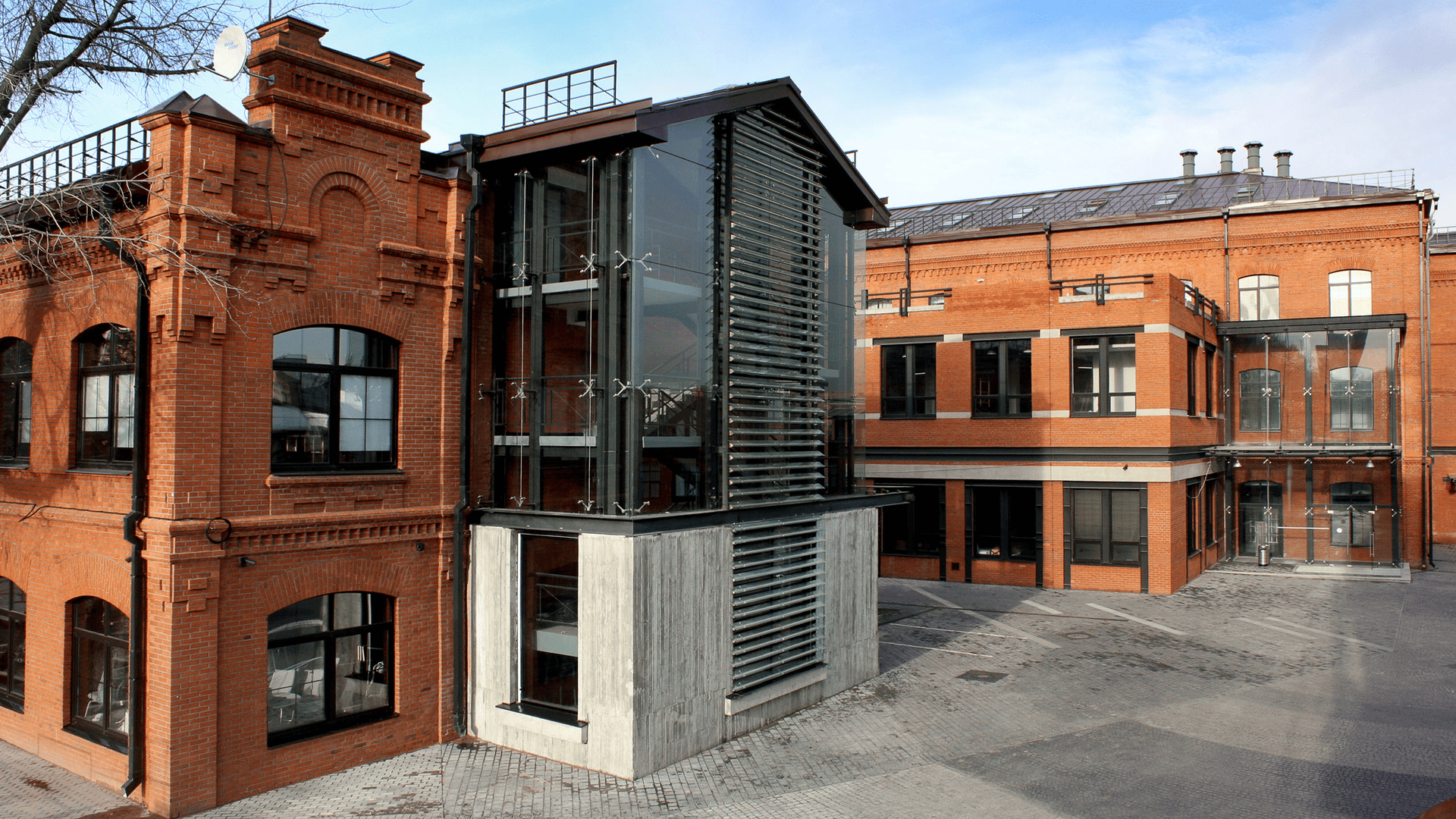

Кейс 1. Обследование проводилось перед реконструкцией старого производственного здания с перепрофилированием в арт-клуб.

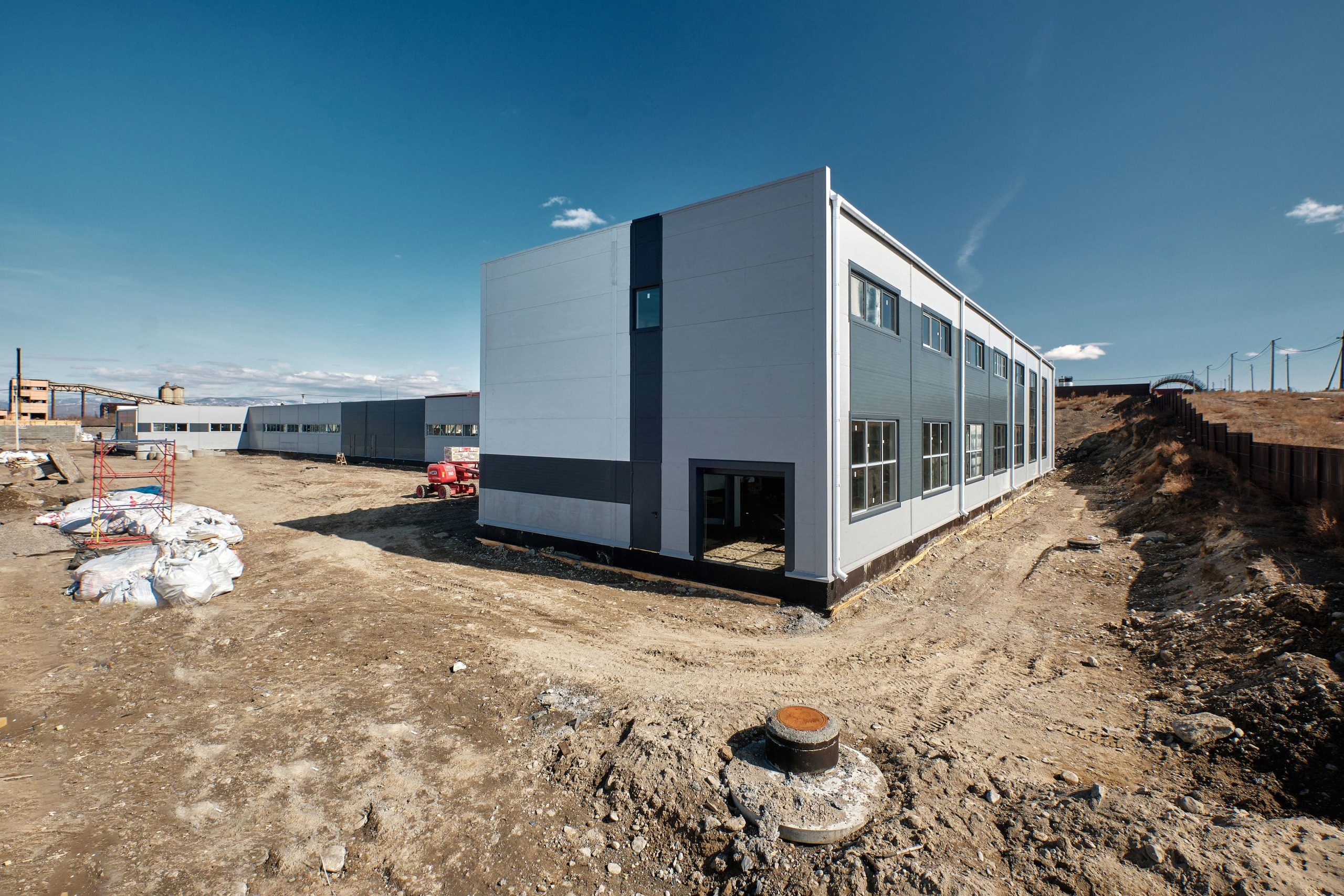

Кейс 2. Наши эксперты провели инженерные изыскания перед реконструкцией с пристройкой к зданию склада.
Чем собственнику и проектировщикам поможет обследование здания и почему стоит обратиться в компанию «Смарт Вэй»
Обследование технического состояния здания — это высокоточная диагностика. Для собственника или инвестора это дает весовые выгоды:
- Точное планирование бюджета. Объективные данные о категории технического состояния и причинах дефектов позволяют рассчитать смету на капитальный ремонт или реконструкцию. Например, если обследование доказывает, что прочность конструкций выше, чем предполагалось, можно избежать дорогостоящего усиления, что экономит значительную часть бюджета (до 20–30%).
- Снижение юридических и эксплуатационных рисков. Официальное техническое заключение обеспечивает защиту в случае споров, надзорных проверок и вынесения предписаний. Документ подтвердит, что собственник принял все необходимые меры для обеспечения безопасности на объекте.
- Обоснование реальной стоимости здания. При продаже, оценке или страховании объекта заключение станет доказательством его текущего состояния.
Проектировщик не может работать, опираясь на приблизительные данные. Обследование дает ему точные количественные данные (размеры, прочность материалов, состояние армирования и т.д.), позволяет выполнить расчеты, выбрать нужные и безопасные решения.
Компания «Смарт Вэй» предлагает услуги по обследованию любых видов зданий и сооружений. Посмотрите примеры кейсов на нашем сайте, чтобы убедиться в высоком качестве работы и квалификации экспертов. На все вопросы вам ответят опытные консультанты!
