Экспертное обследование нежилых зданий выходит далеко за рамки простого визуального осмотра. Здесь важен каждый аспект, от качества и износа материалов до сбора и расчета фактических нагрузок. Так мы определим, пригодно ли здание к эксплуатации, какие конструкции подлежат замене или восстановлению, способны ли они выдержать дополнительный вес. На этом основании выбирают безопасные проектные решения, готовят документы на снос или реконструкцию.
Эта статья — часть нашего большого материала про инструментальное обследование зданий. Здесь мы подробно разберем, как устроен сбор нагрузок — один из ключевых этапов обследования, без которого невозможны ни поверочные расчеты, ни проектирование усиления. Сбором и анализом нагрузок занимаются инженеры, техники и проектировщики компании «Смарт Вэй». Как отмечает Константин М, инженер-эксперт с более чем 15-летним опытом обследований и членством в реестре проектировщиков НОПРИЗ (запись П-011683), точность на этом этапе напрямую определяет безопасность всех дальнейших решений по зданию.
Зачем и когда нужен сбор нагрузок при обследовании зданий
Сбор нагрузок при техническом обследовании имеет прямое отношение к безопасной эксплуатации здания и принятию дальнейших решений. Неточности и ошибки приводят к критическому просчету несущей способности. Из-за этого возникнет риск повреждения или разрушения, а что еще хуже — причинения вреда людям.
Ключевая задача — выявление и анализ постоянных нагрузок. К ним относится собственный вес строительных конструкций, а также вес полов, перекрытий и кровли. В производственных и некоторых других зданиях важно даже учесть характеристики оборудования, которое создает нагрузку. Плюс за годы эксплуатации здания там могли многократно проводить ремонты, добавляя новые слои:
- на кровле — дополнительные слои гидроизоляции, ремонтные стяжки, не предусмотренные проектом утеплители и т.д.;
- на перекрытиях — дополнительные слои звукоизоляции, новые стяжки пола, толстая плитка или камень.
Эти незаметные с виду наслоения критически увеличивают постоянную нагрузку. Она действует на здание непрерывно. Если постоянная нагрузка значительно выросла, она «съедает» часть запаса прочности, который изначально предназначался проектом. В результате полезная нагрузка, которую здание способно нести, резко сокращается. Эксплуатация объекта становится опасной.
Вот перечень ситуаций, когда сбор нагрузок будет критически важным при обследовании:
- истечение нормативных сроков эксплуатации (здание достигло возраста, установленного нормативами, и нужно подтвердить его остаточную несущую способность);
- изменение функционального назначения здания (например, перевод офисного здания в архив или склад, установка тяжелого промышленного оборудования, что меняет показатели и характер полезной нагрузки);
- обнаружение значительных дефектов (признаками служат глубокие трещины в несущих стенах, сильные прогибы перекрытий или иные деформации).
Сбор нагрузок — еще и основание для снижения юридических и финансовых рисков. Если обследуем здание в связи с реконструкцией или изменением функционала, точность данных напрямую влияет на достоверность расчетов и выбор проектных решений. Без этого невозможно пройти экспертизу и получить разрешение в органах строительного надзора.
На что повлияют данные о нагрузках в здании
Результаты сбора нагрузок влияют буквально на все. Если же перейти к конкретике, вот ключевые моменты.
Переоценка фактической несущей способности (поверочные расчеты). Сбор нагрузок дает исходные данные для всех расчетов. При обследовании инженер получает две ключевые фактические цифры: реальную прочность материалов (например, фактический класс бетона или марку кирпича) и реальную, фактически действующую нагрузку. Сопоставление этих параметров позволяет нам определить запас прочности конструкции — с учетом ее текущего состояния, физического износа и имеющихся дефектов (трещин, прогибов).
Пример из практики Смарт Вэй. В проектной документации 1970-х годов полезная (временная) нагрузка на перекрытие была заложена в размере 500 кг/м². Однако в результате вскрытия пола мы обнаружили, что фактическая постоянная нагрузка (собственный вес перекрытия плюс наслоения пола) выросла с проектных 150 до 350 кг/м². Для полезной нагрузки в реальности осталось лишь 150 кг/м². Зная эту картину, мы выбираем решения для разработки проекта или безопасной эксплуатации объекта. За 15+ лет работы компании мы обследовали более 200 объектов, и подобные превышения — не исключение, а скорее закономерность в зданиях старше 30-40 лет.
Планирование реконструкции и изменения функционала. Точные данные о нагрузках необходимы, если собственник планирует увеличить их. Типичные примеры — установка массивных резервуаров или станков, надстройка дополнительного этажа или мансарды, разделение существующего пространства на дополнительные уровни. Сбор и расчет нагрузок позволяют:
- определить, какой дополнительный вес конструкция выдержит без проведения работ по усилению;
- разработать экономически обоснованную и технически оптимальную схему усиления, если существующий запас прочности недостаточен;
- учесть климатические нагрузки (например, по требованиям СП 20.13330.2016 по снеговым нагрузкам для конкретного региона).
Обоснование необходимости усиления конструкций. Расчеты, основанные на точных данных, подтверждают наличие запаса по нагрузкам. Это экономит деньги и время собственника. В обратной ситуации нужно будет вовремя вложиться в ремонт, чтобы избежать ухудшения состояния конструкций.
Нормативная база для сбора и расчетов нагрузок при обследовании зданий

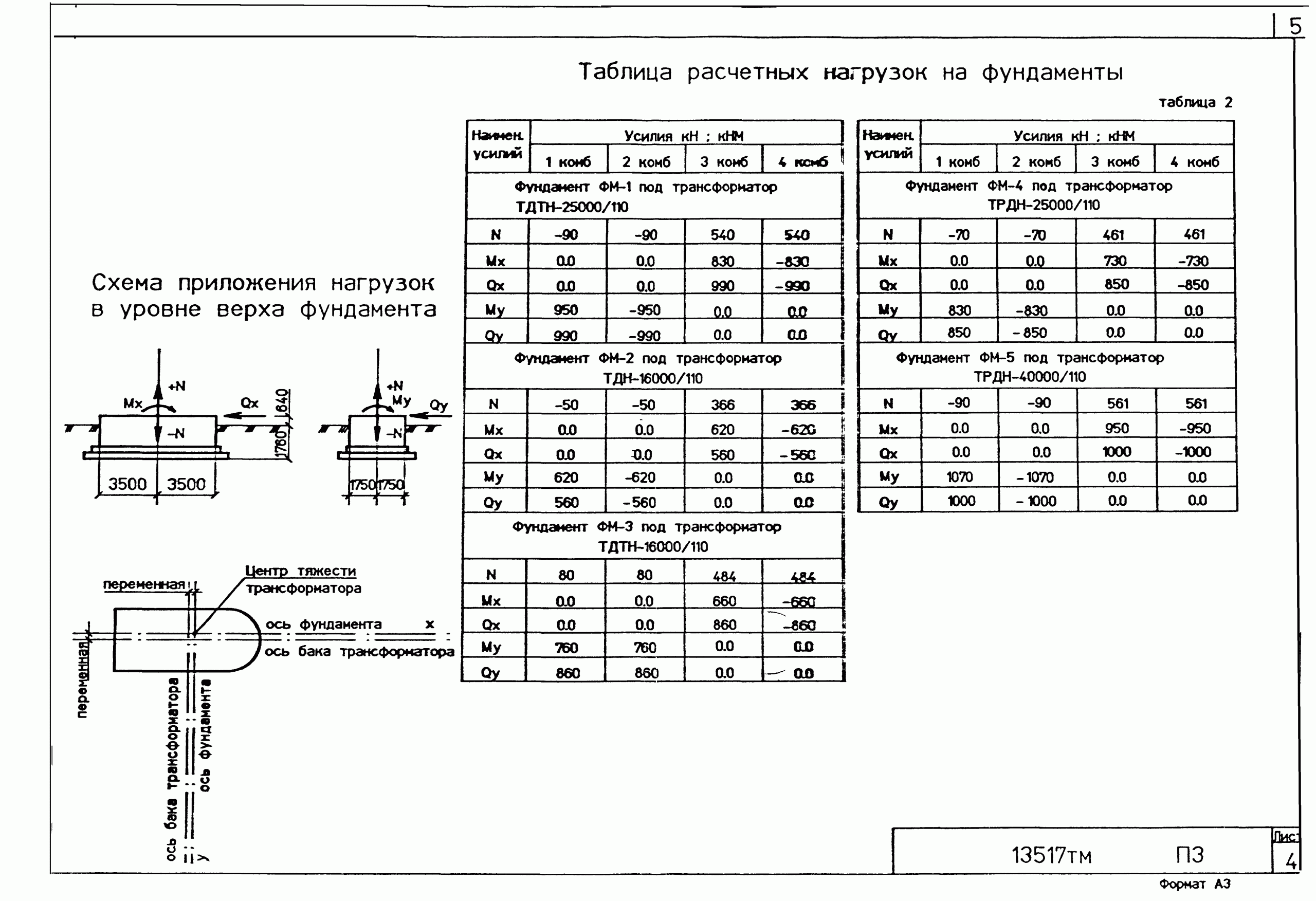

Любое обследование нежилых зданий проводится на основании нормативно-технических актов. К ним относятся стандарты и своды правил. Мы дадим краткое пояснение по ключевым руководящим документам, которые важны и для сбора нагрузок.
ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» (введен в действие Приказом Росстандарта от 10.04.2024 №433-ст, взамен ГОСТ 31937-2011). Стандарт регламентирует состав работ и требования к получению информации о характеристиках объекта. Также он указывает, что обследование включает анализ проектной документации, визуальное обследование, инструментальное обследование конструкций и обработку данных. Требования ГОСТ 31937-2024 не распространяются на гидротехнические, транспортные и мелиоративные сооружения, магистральные трубопроводы, подземные сооружения и объекты, связанные с горными работами или судебно-строительной экспертизой.
СП 20.13330.2016 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85*, с Изменениями №1-6). Свод правил определяет, как именно нужно классифицировать и рассчитывать нагрузки. Помимо прочего, он делит нагрузки на:
- постоянные — собственный вес конструкций, грунта, вес и давление стационарного оборудования;
- временные (длительные) — вес временных перегородок, длительно действующее оборудование, складируемые материалы в помещениях;
- кратковременные — полезная нагрузка на полы (люди, легкие предметы), крановые нагрузки, снеговые и ветровые нагрузки;
- особые — сейсмические, взрывные, температурные климатические воздействия.
Для перехода от нормативного к расчетному значению нагрузки используется коэффициент надежности. Он важен для обеспечения необходимого запаса прочности, в том числе на возможные неблагоприятные отклонения.
Типовые коэффициенты надежности показывают, что расчетная нагрузка всегда превышает нормативную:
| Тип нагрузки (СП 20.13330.2016) | Типовой коэффициент надежности (γf) | Пояснение |
| Постоянные (собственный вес конструкций) | 1.05 — 1.2 | Зависит от точности определения и материала. |
| Временные длительные (стационарное оборудование) | 1.1 — 1.2 | Для веса оборудования и изоляции. |
| Кратковременные (полезная нагрузка на полы) | 1.2 — 1.4 | Зависит от назначения помещения. |
Как коэффициент надежности применяется при обследовании
Когда мы проводим обследование, фактические нагрузки определяем по результатам вскрытий и замеров на месте. Здесь работает принцип знаков:
- если увеличение постоянной нагрузки (собственный вес) неблагоприятно для конструкции, принимается знак «плюс», то есть верхняя граница доверительного интервала;
- если нагрузка благоприятна (например, вес грунта, который повышает устойчивость фундамента против всплытия), принимается знак «минус», то есть нижняя граница.
Исключение коэффициента надежности. Когда нормативное значение нагрузки установлено через статистическую обработку, считается, что необходимый запас надежности уже заложен в методику определения этой величины. При переходе к расчетной нагрузке коэффициент надежности принимается равным единице. Это правило — ключевой нюанс. Оно отражает уровень достоверности, которого достигают благодаря обследованию и точной обработке данных.
Алгоритм действия для расчета и сбора нагрузок
Сначала происходит первичное определение состава нагрузок и мест вскрытия. На этом этапе инженер определяет перечень всех действующих нагрузок: постоянных (конструкции, полы, кровля), длительных (оборудование, перегородки) и кратковременных (полезная, снеговая, ветровая). Составляем схему здания, на которой отмечаем места, где будет произведено вскрытие слоев пола или кровли. Места для шурфования (не менее 5 на 3000 м²) выбираются с учетом потенциальной неоднородности конструкции — например, разница в толщине стяжки в разных зонах перекрытия или скопление утеплителя в ендовах кровли.

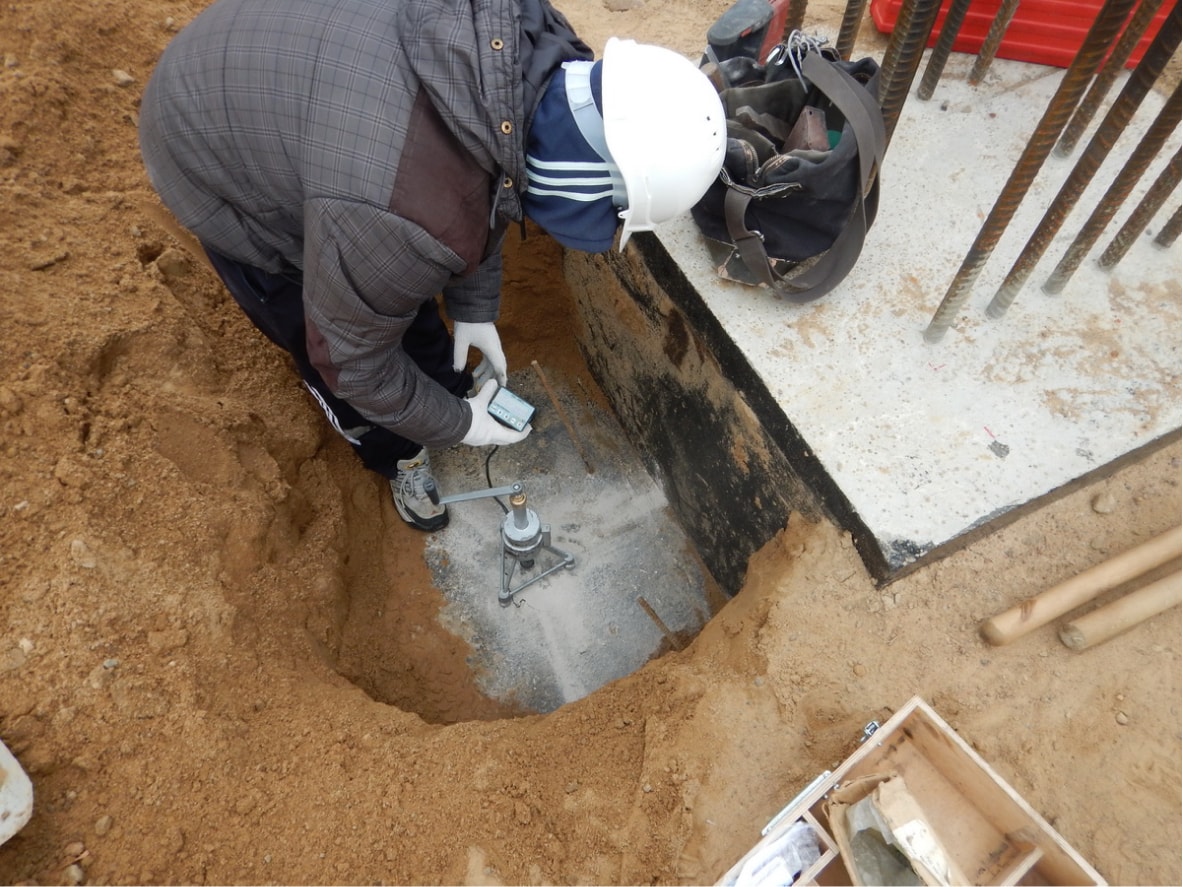

Далее переходим к лабораторным и полевым испытаниям образцов. На этой стадии выполняем вскрытие конструкций, замеряем толщину каждого слоя и отбираем пробы. Отбор проб сопровождается оформлением соответствующих актов. Одновременно с этим проводим:
- взвешивание отобранных образцов для определения их фактической плотности (объемной массы);
- статистическую обработку результатов взвешивания для определения нормативного значения постоянной нагрузки;
- измерения прочностных характеристик самих несущих конструкций (определение фактического класса бетона, марки раствора или расчетного сопротивления металлоконструкций).

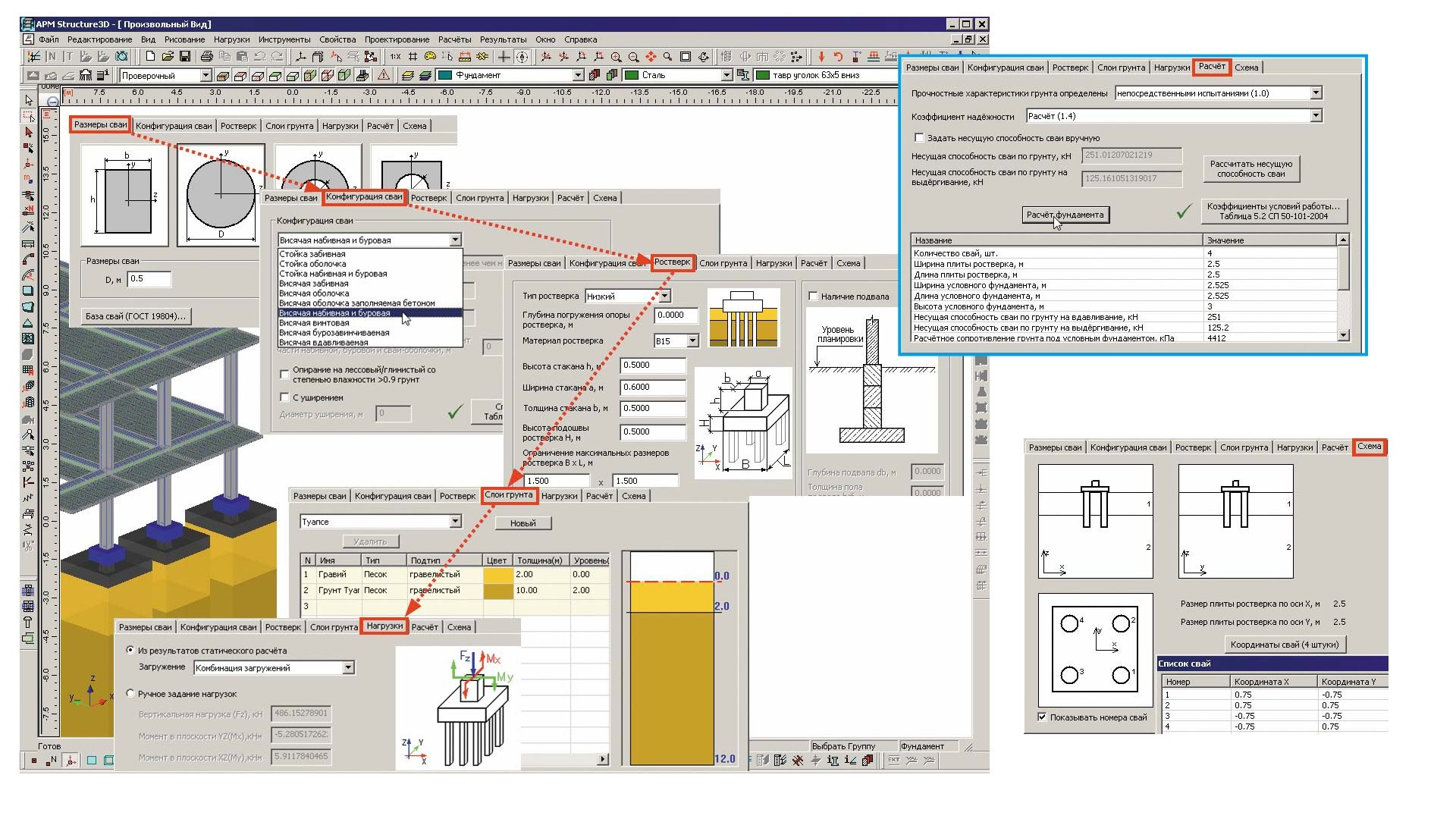

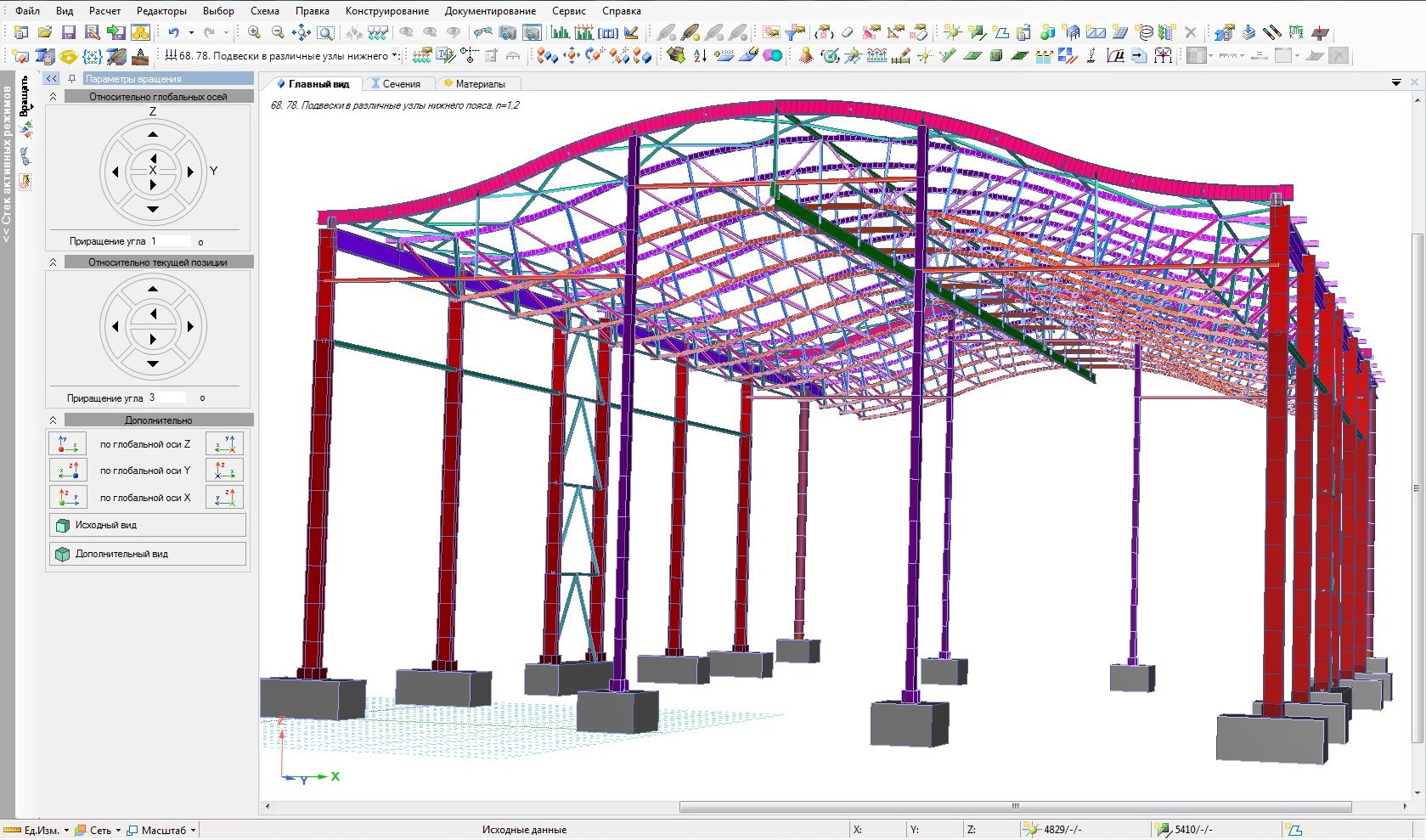

Переходим к формированию расчетной модели и проведению поверочного расчета. Здесь эксперт объединяет все собранные данные: нагрузки, фактическую прочность материалов, геометрические размеры и схему обнаруженных дефектов (трещины, коррозия). На их основе создаем расчетную модель объекта и проводим поверочные расчеты по первой и второй группам предельных состояний. Модель проверяется на устойчивость и несущую способность по всем наиболее невыгодным сочетаниям нагрузок. Например, максимальная снеговая нагрузка плюс максимальная полезная нагрузка при неблагоприятном температурном воздействии.
Результатом работы становится определение напряженно-деформированного состояния конструкций. Мы получаем исчерпывающий ответ о том, способно ли здание выдержать фактическую или планируемую эксплуатационную нагрузку.
Как заказать сбор нагрузок: пошаговая инструкция
- Подготовьте исходную документацию. Соберите проектную документацию на здание, планы этажей и данные о проведенных ранее ремонтах или реконструкциях. Если проектная документация утрачена — зафиксируйте это, инженер учтет при обследовании.
- Свяжитесь с инженерной организацией. Опишите задачу: для чего нужен сбор нагрузок (реконструкция, смена функционала, подтверждение безопасности). От цели зависит объем работ. Стоимость и сроки обследования зависят от площади объекта и сложности задачи — актуальные цены на обследование на нашем сайте.
- Обеспечьте доступ на объект. Инженерам потребуется доступ ко всем помещениям, включая технические этажи, кровлю и подвал. Также нужен допуск к вскрытию полов и кровельного покрытия.
- Согласуйте программу обследования. До начала работ инженер составит программу с указанием мест вскрытий и объема испытаний. Согласуйте ее — это снимет вопросы по восстановлению вскрытых участков.
- Дождитесь полевого этапа. Инженеры выполнят вскрытия, отберут пробы, проведут замеры. Срок полевых работ зависит от площади объекта.
- Получите техническое заключение. По итогам камеральной обработки и расчетов вы получите заключение с выводами о несущей способности и рекомендациями.
Проверка учета здания в ЕГРН
Калькулятор износа здания
Оценка по нормативным срокам службы (ВСН 58-88р)
Ориентировочная оценка по нормативным срокам службы (ВСН 58-88р). При наличии данных прошлого обследования — экстраполяция годового прироста. Для точного определения износа используйте профессиональный расчёт или закажите инструментальное обследование.
Физический износ здания
Расчёт по ВСН 53-86(р), раздел 2
Фi — износ i-го конструктивного элемента, %
li — удельный вес элемента в восстановительной стоимости, %
| Конструктивный элемент | li, % | Фi, % | Вклад |
|---|
Источник: ВСН 53-86(р) «Правила оценки физического износа жилых зданий», Госгражданстрой. Удельные веса приведены усреднённо для кирпичного 5-этажного здания. Для конкретного здания веса берутся из техпаспорта БТИ или сборников УПВС.
Какие документы оформляют в процессе сбора нагрузок на несущие конструкции здания
Каждый этап сбора и расчета нагрузок мы документируем. Итогом работы станет техническое заключение. Кроме этого, наши эксперты оформляют следующие документы:
- Промежуточные акты и протоколы. Подтверждают соблюдение методологии обследования и требований к точности замеров.
- Акты отбора проб и вскрытия (шурфования). Фиксируют точное местоположение, количество и глубину вскрытий, а также отбор образцов материалов. Это подтверждает соблюдение норматива «не менее 5 проб на 3000 м²».
- Протоколы лабораторных исследований. Содержат результаты взвешивания образцов, определение их фактической объемной массы, влажности, а также, при необходимости, результаты испытаний материалов несущих конструкций (прочности бетона, стали, кирпича).
- Журналы полевых измерений. Детальные записи о замерах геометрических размеров конструкций и толщинах слоев.
Техническое заключение содержит все результаты обследования, в том числе и по сбору и расчету нагрузок. В этом плане документ включает такие разделы:
- описание конструктивной схемы и оценка состояния — оценка состояния всех обследованных конструкций (стены, перекрытия, кровля, полы), показатели их физического износа;
- обоснование причин появления дефектов и повреждений — были ли дефекты вызваны превышением расчетной нагрузки или, например, низким качеством материала;
- расчеты — раздел, где излагаются выводы о несущей способности конструкций с учетом собранных нагрузок и реальной прочности материалов.
Приложения дополняют и уточняют техническое заключение. В их состав обычно входят поэтажные планы, фотофиксация, таблицы с расчетными данными и т.д. Как отмечает Константин М, по опыту 800+ выполненных кадастровых дел и более 200 технических обследований, полнота приложений часто определяет, пройдет ли документ проверку в надзорных органах без дополнительных вопросов.
Кейсы ООО «Смарт Вэй»: сбор и расчет нагрузок для любых типов зданий и конструкций

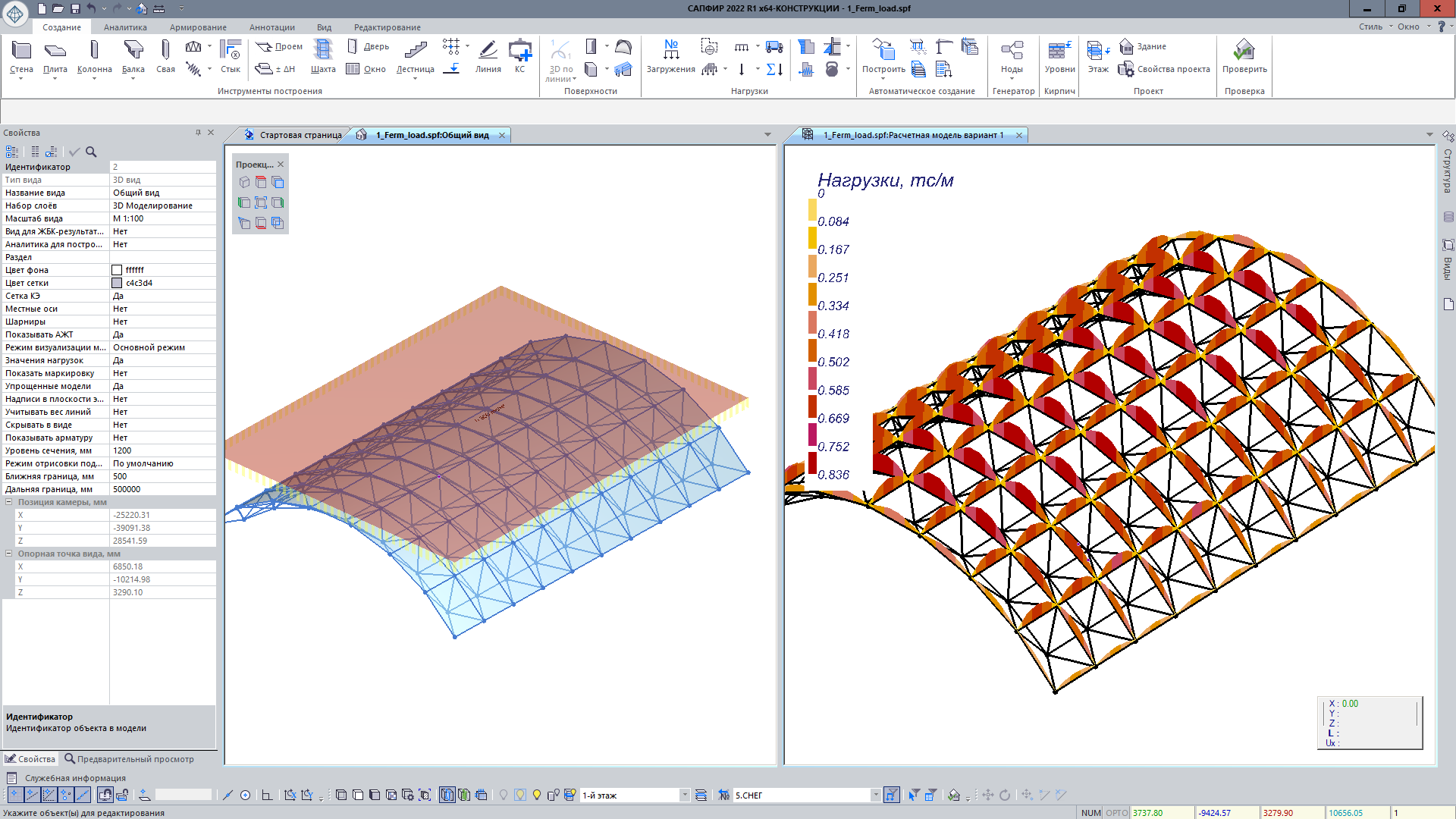

Кейс 1. Склад с заменой кровли: пересчет нагрузок под новые климатические данные. Собственник складского комплекса 1980-х годов постройки планировал полную замену кровельного покрытия. Мы выполнили сбор нагрузок и обнаружили, что за десятилетия на кровле накопились три слоя рулонной гидроизоляции и два слоя ремонтной стяжки, не предусмотренных проектом. Фактическая постоянная нагрузка на покрытие превышала проектную на 40%. При пересчете по актуальным данным СП 20.13330.2016 (снеговой район, ветровая нагрузка) мы определили допустимую конструкцию новой кровли и подготовили обоснование, позволившее собственнику пройти экспертизу проекта с первого раза.

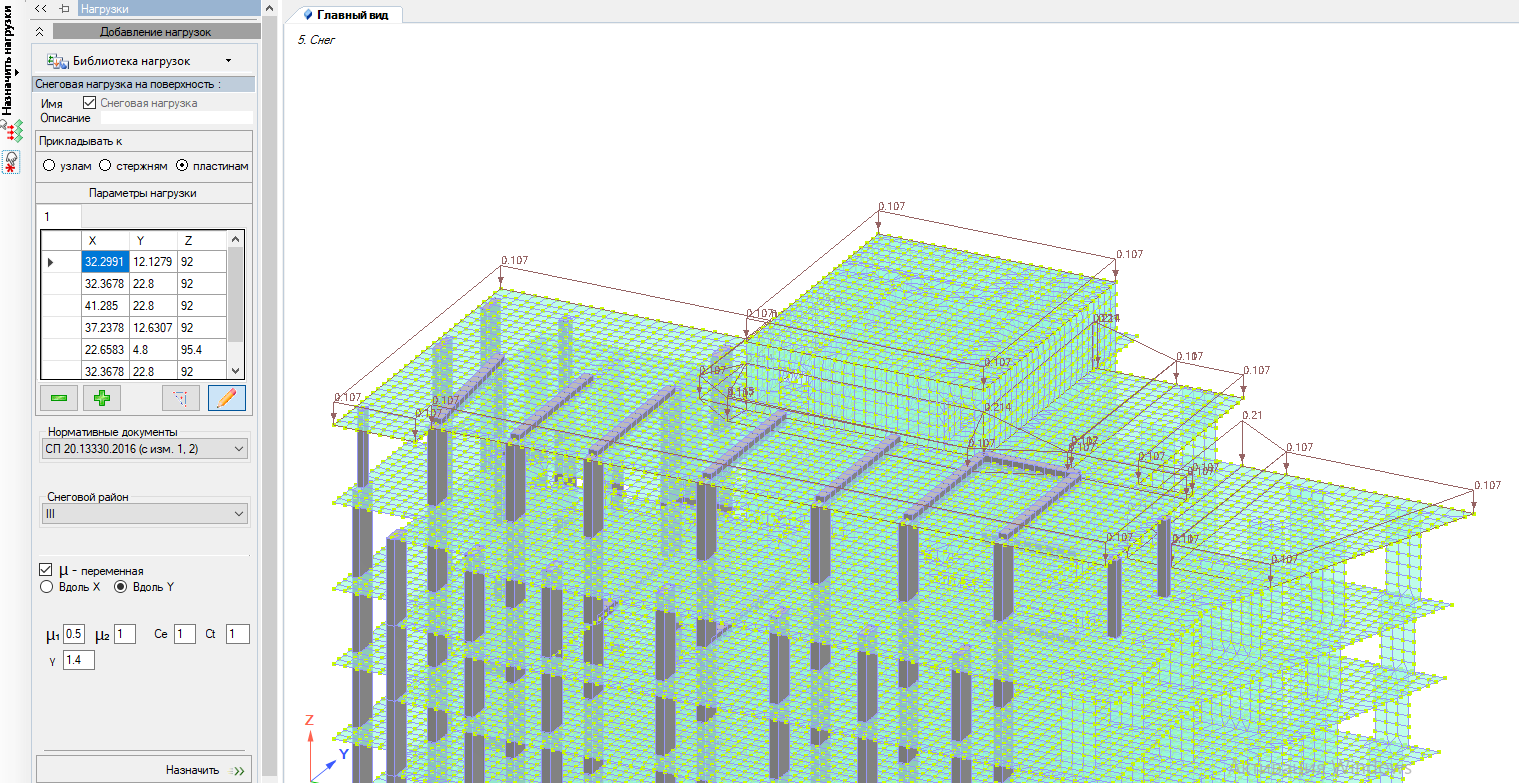

Кейс 2. Надстройка этажа: расчетная модель для обоснования реконструкции. Заказчик планировал надстроить мансардный этаж на существующем двухэтажном здании. Мы собрали данные о фактических нагрузках на все несущие конструкции, определили реальную прочность бетона колонн и ригелей, построили пространственную расчетную модель. Результат показал, что три колонны первого этажа потребуют усиления обоймами. Благодаря точным данным заказчик получил экономически оптимальный проект усиления вместо избыточного (экономия составила порядка 30% от первоначальной сметы на усиление).
Где используют результаты сбора и расчета нагрузок
Данные о фактических нагрузках, действующих на несущие конструкции, станут основой для принятия решений о ближайшем или отдаленном будущем объекта. Мы используем их:
- при разработке проектов на строительные работы (реконструкция, перепланировка, капремонт и т.д.);
- при подготовке документов на усиление конструкций;
- при оценке и определении рыночной стоимости здания;
- при обосновании доводов в судебных процессах.
Предотвратив аварийные ситуации, собственник сможет избежать и проблем с государственными органами. Он не получит предписание и штрафы из-за нарушения требований безопасности.
Закажите обследование со сбором нагрузок в компании «Смарт Вэй». Наши эксперты готовы выполнить задачи любой сложности — от одиночного перекрытия до полного расчета нагрузок на все здание.
«Мы нередко видим, как собственники пытаются сэкономить на обследовании, ограничиваясь визуальным осмотром. Но реальную картину по нагрузкам дают только вскрытия и лабораторные испытания. В нашей практике расхождение между проектными и фактическими нагрузками на перекрытия старых зданий доходит до 2-2,5 раза.»
— Константин М, инженер-эксперт, начальник технического отдела Смарт Вэй
