Тепловизионное обследование

8 февраля 2020

0

Время чтения: 4 минут

Нет времени читать?

Тепловизионное обследование представляет собой изучение характеристик материалов и конструкций путем сканирования и сравнения температурных показателей поверхностей. Тепловизор представляет собой оптико-электронный измерительный прибор, которые сканирует и преобразует инфракрасное изучение в графическую тепловую карту поверхностей. Такой вид исследований относится к неразрушающим методам, может применяться в строительстве, энергетике, производстве.

Читайте в этом материале, в чем заключается тепловизионное обследование при проектировании, строительстве и ремонтах, какое оборудование применяют специалисты, в чем преимущества такого способа контроля.

Что такое тепловизионное обследование и где оно применяется

Поверхность всех материалов и конструкций имеет определенную температуру. Однородность температуры зависит от целостности поверхностей, вида основного материала. При оценке температуры поверхностей можно определить наличие трещин и дефектов, места размещения скрытых сетей и труб внутри стен, повреждения электропроводки и систем отопления. И это далеко не полный список направлений, где может применяться тепловизионное обследование.

Нормативные акты

Тепловизионное обследование представляет собой неразрушающий метод контроля за состоянием поверхностей, материалов, сетей и конструкций. Это означает, что для получения тепловых карт не нужно разбирать или вскрывать конструкции. Это особенно важно, когда проводится текущее обследование объекта на предмет возможных дефектов и недостатков. Получая информацию о состоянии сетей и конструкций без их разбора, заказчик экономит деньги.

Уважаемые КЛИЕНТЫ!



Информация в статье содержит общую информацию, но каждый случай носит уникальный характер. По одному из наших телефонов можно получить бесплатную консультацию от наших инженеров - звоните по телефонам:

8 (499) 322-05-14 — Москва (наш адрес)

8 (812) 425-35-90 — Санкт-Петербург (наш адрес)

Все консультации бесплатны.

Для проведения тепловизионных обследований и обработки их результатов применяются следующие нормативные акты:

  • Градостроительный кодекс РФ (скачать);
  • ГОСТ 26629-85 Методы тепловизионного контроля (скачать);
  • ГОСТ 23483-79 Контроль неразрушающий. Методы теплового вида (скачать);
  • ПБ 03-372-00 Правила аттестации и требования к лабораториям неразрушающего контроля (скачать);
  • ГОСТ Р 54852-2011 Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций (скачать);
  • ряд иных стандартов, нормативных актов.

Чтобы проводить тепловизионное обследование и выдавать официальные документы, недостаточно приобрести оборудование. Достоверность и точность проверок будет гарантирована, если специалист прошел соответствующее обучение, получил квалификационное удостоверение, сертификат. Если эти требования соблюдены, документы по итогам обследований можно использовать для проектирования и экспертизы ОПО, как доказательство в судах, в иных целях. Наличие у организации собственной аттестованной лаборатории и членства в СРО позволит использовать документы после тепловизионного обследования в энергоаудите. Результаты обследований применяются в проектировании, указываются в соответствующих разделах проекта по Постановлению № 87.

Простым языком

Тепловизор – это сканер, работающий с инфракрасным излучением. Сканируя поверхности такими устройствами, специалисты получают тепловую карту. Она может быть практически однородной (например, если цельная конструкция из металла не имеет дефектов и трещин), либо разнородной (если поверхность состоит из разных материалов, имеет повреждения). Получение результатов при тепловизионном обследовании происходит следующим образом:

Читайте также:  Разработка Эскизного проекта или концепции
  • определяется конструкция, поверхность или инженерные коммуникации, которые нужно обследовать;
  • выбирается оборудование, проводятся обязательные настройки (например, настройка всегда учитывает состав и вид обследуемых материалов, температурный режим в помещениях и погодные условия);
  • проводится сканирование всей поверхности или отдельных участков;
  • специалисты получают теплограммы обследованных поверхностей;
  • результаты обследований обрабатываются в программном обеспечении, отражаются в отчетах и заключениях.

Точность обследований зависит от окружающих температурных и погодных условий. Это особенно важно при сканировании ограждающих конструкций (например, стен здания). Например, в ГОСТ Р 54852-2011 указано, что во время обследований и за 12 часов до него объект не должен находится под воздействием солнечных лучей. Также оценивается разница в температурах внутри здания и помещений и снаружи. Обеспечить надлежащие условия тепловизионного обследования могут только квалифицированные специалисты.

Комментарий эксперта. Самые простые тепловизоры могут применяться в бытовых целях. Например, для текущего ремонта в квартире может потребоваться сканирование стен для выявления скрытой электропроводки, других коммуникаций. Однако для более сложных задач, проектирования реконструкций и капитальных ремонтов, разработки проекта на инженерные сети, требуется профессиональное тепловизионное оборудование. Все необходимые обследования вы можете заказать в компании Смарт Вэй.

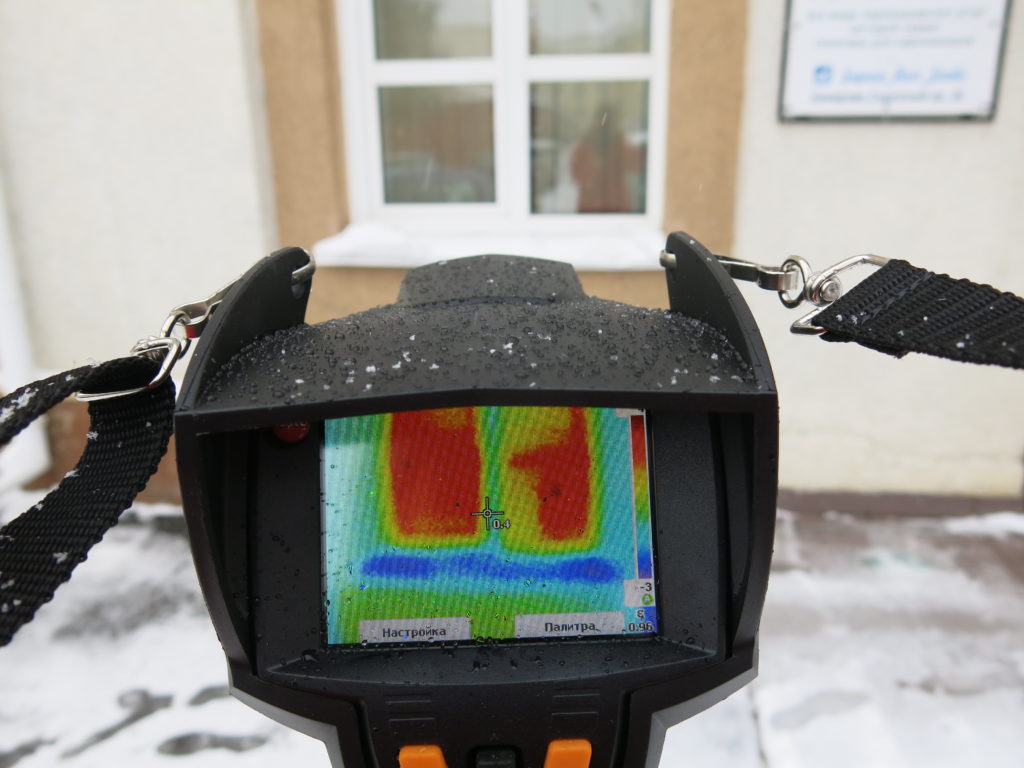

Профессиональное оборудование позволяет видеть результат съемки сразу на экране, однако для расшифровки данных требуется обработка их в ПО

Профессиональное оборудование позволяет видеть результат съемки сразу на экране, однако для расшифровки данных требуется обработка их в ПО

Когда требуется тепловизионное обследование

Диагностика и обследования с применением тепловизоров является одним из наиболее универсальных, точных и быстрых способов обследования. Провести такое обследование можно в следующих целях:

  • для контроля качества строительства – определения герметичности соединений и швов, трещин и повреждений в конструкциях и инженерных коммуникациях, недостатки монтажа дверных и оконных проемов;
  • для оценки фактического состояния конструкций и инженерных систем здания, принятие решений о замене, восстановлении или модернизации;
  • для выявления мест утечек горячей и холодной воды, систем кондиционирования помещений и зданий;
  • для выявления мест размещения скрытых сетей внутри конструкций;
  • для оценки тепловых потерь здания и помещений;
  • для диагностики электрооборудования, кабелей, проводов;
  • в иных целях для проектирования, строительства, ремонтов.

Тепловизионное обследование может носить комплексный характер. Например, для проектирования капитального ремонта здания обычно требуются объективные данные по всем инженерных сетям, большинству несущих и ненесущих конструкций. Помимо визуального обследования, нужную информацию можно получить с помощью тепловизоров. Также тепловизионное сканирование позволит определить наиболее проблемные места, где потребуется дополнительная инструментальная проверка.

Комментарий специалиста. Цели и направления тепловизионного обследования определяются при оформлении ТЗ, заключении договора. Сроки проведения процедур зависят от вида и площади поверхностей, сложности конструкций, иных факторов. В нашей компании вы получите максимально выгодные условия на тепловизионное обследование зданий и помещений, которое проведут аттестованные специалисты.

Какое оборудование применяется при тепловизионном обследовании

Для проведения тепловизионной диагностики применяется профессиональное оборудование, в том числе:

  • тепловизоры – например, FLIR, Testo, Fluke;
  • термодатчики – например, Terneo, Menred;
  • пирометры – например, ADA, Fluke, CEM;
  • измерители теплопроводности и плотности материалов, тепловых потоков;
  • термокраски, термокарандаши, иные вспомогательные инструменты и оборудование.

Профессиональные тепловизоры имеют множество настроек и функций, большие графические дисплеи и матрицы. Все необходимое оборудование для проведения тепловизионных обследований есть в компании Смарт Вэй. Поэтому мы предлагаем диагностику любой ложности для разных типов объектов.

Читайте также:  Визуализация проекта в 2020 году

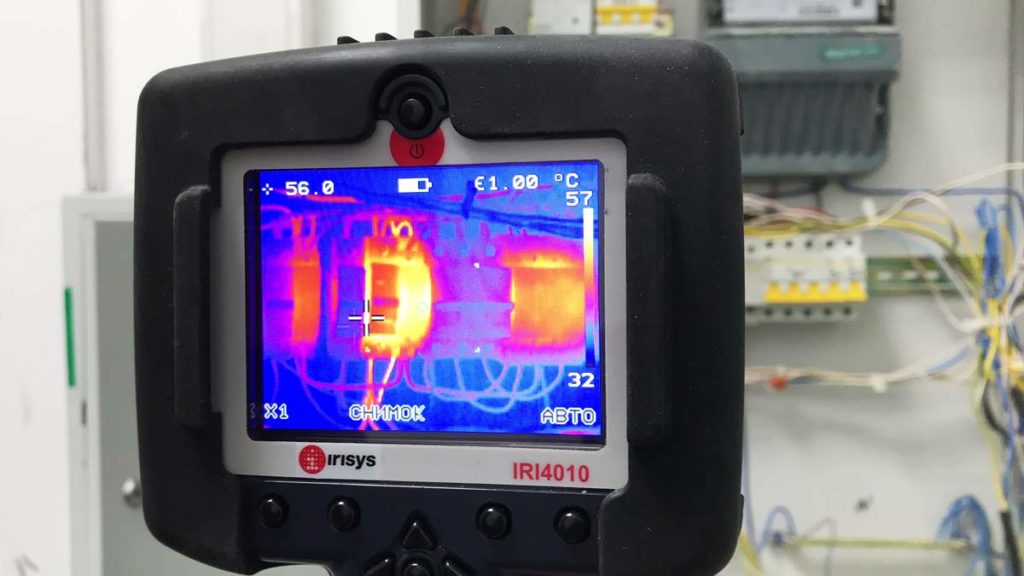

Съемка ведется снаружи и внутри здания, так как тепловизионное обследование основано на разницах температур

Съемка ведется снаружи и внутри здания, так как тепловизионное обследование основано на разницах температур

Этапы тепловизионного обследования

Что определить, какое оборудование, и какие обследования нужны заказчику, изучается техническое задание, документы на объект. Также проводится предварительный осмотр здания, помещений, конструкций, так как это влияет на исходные условия обследований. Этапы тепловизионной диагностики представлены ниже.

Подготовка объекта к обследованию, выбор температурных условий

Оптимальным временем для применения тепловизионного оборудования является промежуток с октября по апрель, когда не нужно искусственно повышать температуру внутри объекта. Однако современное оборудование дает возможность провести обследование и летом, хотя и с определенными ограничениями. Поверхности и конструкция для термографической съемки желательно освободить от преград, чтобы добиться максимальной точности.

Определение видов тепловизионного оборудования для обследования

Выбор оборудования зависит от целей обследования, характеристик помещений и здания, инженерных коммуникаций. На этой стадии специалисты изучат техническую документацию, проведут предварительный осмотр мест съемки. При необходимости, отдельные виды оборудования можно заказать в аренду.

Уважаемые КЛИЕНТЫ!



Информация в статье содержит общую информацию, но каждый случай носит уникальный характер. По одному из наших телефонов можно получить бесплатную консультацию от наших инженеров - звоните по телефонам:

8 (499) 322-05-14 — Москва (наш адрес)

8 (812) 425-35-90 — Санкт-Петербург (наш адрес)

Все консультации бесплатны.

Проведение тепловизионного обследования

Для проведения обследований на место выезжают специалисты (инженеры, дефектоскописты, техники). Процесс обследования здания предусматривает наружную и внутреннюю съемку, если это позволяют погодные условия. В ходе обследований проводятся следующие процедуры:

  • замеры показателей воздуха внутри здания и помещений, снаружи объекта;
  • проводится непосредственно тепловизионная съемка внутри и снаружи здания, по отдельным конструкциям и коммуникациям;
  • измеряется температура ограждающих конструкций.

Методики обследований для разных типов объектов и конструкций указаны в стандартах ГОСТ. Например, при тепловизионной съемке многоэтажных зданий специалисты начинают работу с первых этажей, двигаясь вверх. Комплексное обследование обычно идет по часовой стрелке, начиная от входа.

Результаты обследований и снимки термограмм могут расшифровать только специалисты с профильной подготовкой

Результаты обследований и снимки термограмм могут расшифровать только специалисты с профильной подготовкой

Сбор и обобщение результатов тепловизионной съемки

В ходе съемки специалисты получают термограммы по всем обследованным поверхностям. Термограммы представляют собой графические материалы (статические или динамические изображения), по которым можно сделать выводы о максимальных и минимальных температурах, нехарактерных аномалиях. Чем больше площадь обследований и элементов конструкций, тем больше термограмм будет получено экспертами. Вся информация загружается в программное обеспечение, будет расшифрована специалистами для подготовки заключений и отчетов.

Комментарий специалиста. Тепловизионная съемка дополняется результатами других обследований, визуального осмотра. Например, установив наличие трещины в стене по показаниям тепловизоров, оценить причины ее появления можно путем других видов диагностики. Поэтому при подготовке к комплексному проектированию и ремонту в ТЗ обычно указываются несколько видов обследований.

Какие документы оформляются после тепловизионного обследования

По итогам тепловизионного обследования составляются заключения и отчеты. Содержание заключения определяется по ГОСТ Р 54852-2011, включает следующую информацию:

  • описание объекта, в котором проводилась съемка;
  • перечень стандартов и методик;
  • дата, время тепловизионного обследования;
  • погодные и иные условия, при которых проводилась съемка;
  • перечень и описание применявшегося оборудования;
  • термограммы, полученные в ходе съемки;
  • описание и выводы экспертов по результатам изучения термограмм;
  • подписи специалистов.
Читайте также:  Аутсорсинг ПТО

В дополнение к заключению могут оформляться рекомендации по устранению теплопотерь, недостатков конструкций. Они будут использованы в ходе эксплуатации или ремонте объекта, проектировании.

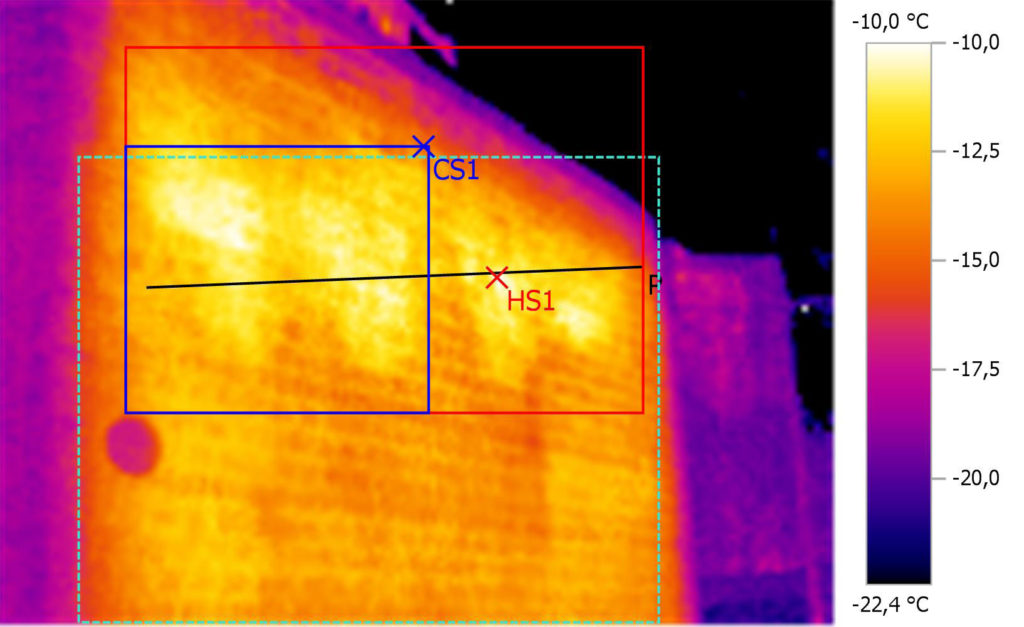

Обработка данных после тепловизионного обследования, составление термограмм и их расшифровок

Обработка данных после тепловизионного обследования, составление термограмм и их расшифровок

Как правильно оформить ТЗ на тепловизионное обследование

При составлении технического задания важно сразу определиться с целями тепловизионного обследования. От этого зависит объем съемок, требования к функциям и характеристикам оборудования. Помощь в подготовке ТЗ и правильном определении перечня работ окажут специалисты компании Смарт Вэй. С примером ТЗ на тепловизионное обследование можно знакомиться ниже.

Сроки и стоимость тепловизионного обследования

Как и при других видах обследований, сроки и стоимости тепловизионной съемки будут определены по содержанию ТЗ, после предварительного изучения объекта. Обратившись к нам, вы всегда можете рассчитывать на доступные цены и максимально сжатые сроки тепловизионного обследования. Предварительные расценки можно уточнить на бесплатной консультации у наших специалистов.

Примеры тепловизионного обследования

Ниже можно ознакомиться  с примерами теплограмм и заключений по результатам тепловизионного обследования, проведенного нашими специалистами.

Пример 1. В 2019 году было проведено тепловизионное обследование крупного энергетического объекта. По итогам обследования заказчик смог провести ремонтные работы и повысить энергоэффективность объектов.

Пример выполненных работ

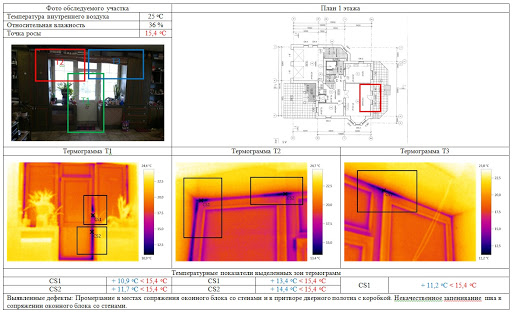

Пример 2. Специалисты компании Смарт Вэй провели тепловизионное обследование квартиры, помогли выявить дефекты к конструкции дома. Заказчик смог обратиться в управляющую компанию, добиться проведения ремонта.

Результат обследования в виде термограмм

Проблемы и сложности при тепловизионном обследовании

Тепловизионная съемка относится к специальным видам обследований, зависит от температурной среды и состава материалов. Поэтому при проведении обследований можно столкнуться со следующими проблемами и сложностями:

  • ненадлежащие погодные условия, маленькая разница во внешних и внутренних температурах, что может снижать точность сканирования;
  • большое количество разнородных материалов в конструкциях, что требует особого внимания при расшифровке и обработке теплограмм;
  • необходимость использовать специальные тепловые пушки для поднятия температуры внутри объекта (обычно это требуется при обследованиях в летний период, когда сложнее добиться температурного контраста);
  • необходимость обеспечить длительный и равномерный прогрев перед обследованиями, чего сложно добиться на больших площадях.

Наши специалисты применяют все современные методики, позволяющие проводить тепловизионные обследования даже в самых сложных условиях. Мы выберем оптимальный вариант съемки исходя из характеристик объекта, погодных условий.

Преимущества нашей компании

Специалисты нашей компании имеют необходимую квалификацию и аттестаты для проведения тепловизионного обследования объектов любой сложности. Это гарантирует точность, полноту и объективность результатов съемки, выводов в заключении. Также мы обеспечим использование оборудования, которое нужно под цели и задачи ТЗ. С нашей помощью вы быстро получите заключения и отчеты, сможете приступить к проектированию или ремонту здания, конструкций и коммуникаций.

Выводы

Тепловизионное обследование — это изучение характеристик материалов и конструкций путем сканирования, сравнения температурных показателей поверхностей. Тепловизор сканирует поверхности инфракрасным изучением, переводит результаты в графическую тепловую карту. Такой вид исследований относится к неразрушающим методам, может применяться в строительстве, энергетике, производстве.

Заказать тепловизионное обследование для любых видов зданий, помещений и коммуникаций можно в компании Смарт Вэй. Звоните, мы подробно расскажем об условиях сотрудничества, сделаем индивидуальное коммерческое предложение.

При подготовке статьи использованы следующие материалы:

  • Градостроительный кодекс РФ (скачать);
  • ГОСТ 26629-85 Методы тепловизионного контроля (скачать);
  • ГОСТ 23483-79 Контроль неразрушающий. Методы теплового вида (скачать);
  • ПБ 03-372-00 Правила аттестации и требования к лабораториям неразрушающего контроля (скачать);
  • ГОСТ Р 54852-2011 Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций (скачать).
