Согласование электропроекта

23 февраля 2020

0

Время чтения: 5 минут

Нет времени читать?

Электропроект (проект энергоснабжения) – это комплект документов, описывающих схемы подключения объекта к общим сетям, места размещения электрооборудования, количество и характеристики устройств и материалов для проведения работ. Важнейшим разделом проекта является расчет нагрузок и мощности потребления, так как эти показатели будут проверяться при согласованиях, при оформлении допуском на эксплуатацию. Согласование электропроектов в Москве проходит через  АНО “ИТЦ Мосгосэнергонадзора”, Отдел по надзору за электроустановками Ростехнадзора, энергоснабжающие организации.


Получите  расчет стоимости этой услуги с помощью нашего калькулятора цен - здесь


Читайте в этом материале, зачем нужны обязательные согласования электропроекта, для каких объектов и работ нужно заказывать проектирование, какие проблемы и сложности могут возникнуть при получении разрешений и допусков.

В чем суть согласований электропроекта

Электричество является одним из наиболее опасных видов энергии. Небрежное отношение к электроустройствам, нарушение правил монтажа, подключения и эксплуатации систем электроснабжения может повлечь аварийное отключение, ущерб имуществу, вред здоровью и жизни человека. Не менее важно соблюдать правила проектирования систем энергоснабжения:

в проекте учитываются допустимые мощности и нагрузки, которые может выдержать общее распределительное и аварийное оборудование объекта;

Уважаемые КЛИЕНТЫ!



Информация в статье содержит общую информацию, но каждый случай носит уникальный характер. По одному из наших телефонов можно получить бесплатную консультацию от наших инженеров - звоните по телефонам:

8 (499) 322-05-14 — Москва (наш адрес)

8 (812) 425-35-90 — Санкт-Петербург (наш адрес)

Все консультации бесплатны.

проектировщик предусматривает схему прокладки кабелей и проводов по всем помещениям, места размещения потребляющих устройств и приборов учета;

в проектной и рабочей документации разрабатываются меры безопасности для выполнения работ, для изоляции источников тока от несанкционированного доступа.

Исходный электропроект разрабатывается для нового объекта. Впоследствии заказать электропроект можно при полном изменении схемы энергоснабжения, увеличении нагрузок и установке мощного оборудования, подключения новых потребителей и прокладке дополнительных сетей.

Нормативные акты

Чтобы успешно пройти согласования в государственных и муниципальных ведомствах, электропроект должен соответствовать множеству нормативных актов. В частности, общими руководящими документами для любых видов проектирования является Федеральный закон № 384-ФЗ “О безопасности зданий и сооружений”, Градостроительный кодекс РФ. Непосредственно для проектирования и согласования электропроектов применяется:

  • Федеральный закон № 123-ФЗ Регламент пожарной безопасности (скачать);
  • СП 52.13330.2016 Естественное и искусственное освещение (скачать);
  • ГОСТ 21.607-214 Правила выполнения рабочей документации наружного электроосвещения (скачать);
  • ГОСТ Р 54350-2015 Проборы осветительные (скачать);
  • ГОСТ Р 54815-2100 Лампы светодиодные со встроенными устройствами управления (скачать);
  • СП 31-110-2003 Проектирование и монтаж электроустановок (скачать).

Это далеко не полный список руководящих актов, которые нужно учесть при проектировании и согласованиях. Точный список документов зависит от вида объекта, показателей электрооборудования, особенностей подключения.


Получите  расчет стоимости этой услуги с помощью нашего калькулятора цен - здесь


Простым языком

Как и любой другой проект, комплект документации на электроснабжение содержит определенные решения, их описание и обоснование. Даже при наличии опыта работы с электричеством и электроустановками нельзя просчитать, как скажется изменение схемы, присоединение новых потребителей или оборудования на общие сети. В проекте решаются следующие вопросы:

Читайте также:  Корректировка проектной документации и согласование изменений в 2020 году
  • как схема энергоснабжения будет связана с конструктивными, планировочными, инженерными и другими решениями;
  • на какой предел нагрузки рассчитаны внутренние и наружные сети объекта;
  • в каких местах будет осуществляться подключение к общим сетям. где будут стоять средства аварийной защиты и отключения, приборы учета;
  • каким образом конечный потребитель получить электричество, т.е. описываются места размещения розеток, выбираются технические показатели оборудования;
  • какие меры защиты для потребителя предусматривает спроектированная схема энергоснабжения.

Все эти моменты будут проверяться при согласованиях, оформлениях разрешений и допусков. Итоговое подключение возможно только после оформления Акта о допуске электроустановки в эксплуатацию, который выдает Ростехнадзор.

Комментарий специалиста. Разработка и согласование электропроекта может потребоваться как для частного дома и квартиры, так и для крупных торговых, общественных, производственных объектов. Даже если схема прокладки сетей и размещения оборудования не меняется, проектом можно предусмотреть увеличение запаса по мощности, монтаж современной системы аварийной защиты. От видов работ, которые будут указаны в электропроекте, зависят направления согласований.

По электропроекту будет определяться, какое оборудование нужно установить, где оно будет размещаться

По электропроекту будет определяться, какое оборудование нужно установить, где оно будет размещаться

Когда требуется согласование электропроекта

Если при текущем или ином виде ремонтных работ предусмотрена обычная замена электроприборов на устройства с аналогичными характеристиками, специальных согласований электропроекта проходить не нужно. В этом случае могут потребоваться общие разрешения и согласования, не связанные непосредственно с энергоснабжением. Согласование электропроекта будет обязательным:

  • если к сетям подключается новая электроустановка или объект, т.е. произойдет увеличение нагрузки;
  • если увеличение мощности и нагрузки необходимо при текущей эксплуатации объекта (это особенно актуально для зданий, в которые схемы энергоснабжения проектировались и вводились в эксплуатацию десятки лет назад);
  • если полностью меняется схема энергоснабжения и проводки в пределах объекта, в том числе планы размещения розеток, освещения и т.д.

Разработка и согласование электропроекта может потребоваться и при проведении других видов работ. Например, при перепланировках и переустройстве происходит изменение конфигурации помещений, инженерного оборудования. Это может сказаться на электробезопасности объекта, когда потребуются дополнительные меры защиты, перенос отдельных источников тока и оборудования.

Органы для согласования электропроекта

На территории Москвы согласования, разрешения и допуски по электропроектам проходят через следующие ведомства и организации:

  • АНО “ИТЦ Мосгосэнергонадзора” – рассматривает проект на соответствие нормативным актам, СП, ГОСТ, другим руководящим документам;
  • Отдел по надзору за электроустановками Ростехнадзора – выдает допуски на подключение электроустановок и ввод их в эксплуатацию;
  • Мосэнергосбыт – проверяет правильность подключения и работы приборов учета электроэнергии;
  • МосСвет – участвует в согласовании проектов наружного и внутреннего освещения здания, подключении к городским сетям;
  • территориальные управляющие и энергоснабжающие организации – оформляют акты о разграничении ответственности при подключении к сетям.

Через указанные ведомства проводятся специальные согласования. Если работы по электропроекту связаны с перепланировкой и переустройством, согласование проходит еще и через МосЖилИнспекцию, ДГИ. Для строительства и реконструкции, где также проектируются системы энергоснабжения, разрешения нужно получать через Госстройнадзор.

Комментарий специалиста. Если проект разработан организацией, имеющей необходимые допуски и членство в СРО, можно попытаться пройти все согласования самостоятельно. Однако на практике это займет больше времени и денег, чем оплата услуг за проектирование и согласование под ключ. Компания Смарт Вэй обеспечит все необходимые согласования в максимально сжатые сроки, устранит проблемы и основания для отказа.

На примере представлена часть общего электропроекта на этаж многоквартирного дома

На примере представлена часть общего электропроекта на этаж офисного здания

Какие проекты и документы нужны для согласования электропроекта

Согласование системы энергоснабжения может осуществляться по следующим видам проектов и работ:

Уважаемые КЛИЕНТЫ!



Информация в статье содержит общую информацию, но каждый случай носит уникальный характер. По одному из наших телефонов можно получить бесплатную консультацию от наших инженеров - звоните по телефонам:

8 (499) 322-05-14 — Москва (наш адрес)

8 (812) 425-35-90 — Санкт-Петербург (наш адрес)

Все консультации бесплатны.

  • строительство здания – в данном случае будет подключаться новый объект, поэтому на согласование направляется полноценный проект;
  • реконструкция здания – при изменении основных параметров объекта (высота, этажность, площади и т.д.) может потребоваться новая схема электроснабжения и освещения, увеличение мощности оборудования;
  • переустройство и перепланировка – работы на сетях электроснабжения напрямую подпадают под переустройство, которое может быть совмещено с перепланировкой;
  • капитальный ремонт здания или помещения – в данном случае может меняться электрооборудование на более современное и мощное, что потребует согласований и допусков.
Читайте также:  Проектирование технологических решений

Специалисты компании Смарт Вэй помогут определить все необходимые согласования и разрешения электропроекта, чтобы у вас не возникло проблем с проведением работ и вводов в эксплуатацию.

Виды согласований электропроектов

Выбор варианта согласований электропроекта зависит от суммарной мощности электроустановок потребителя:

  • при мощности до 15 кВт – можно обойтись без обращения в надзорные органы, а согласование пройдет через управляющие или энергоснабжающие организации;
  • при мощности до 100 кВт – допуски на подключение и ввод в эксплуатацию оформляются через Мосэнергосбыт;
  • при мощности свыше 100 кВт – обязательно нужно обращаться в Отдел по эксплуатации электроустановок Ростехнадзора.

Также к специальным процедурам при согласованиях является получение технических условий. В этом документе определяется технологическая возможность подключения и места присоединения оборудования, устанавливается допустимая мощность нагрузки.

До проектирования и согласований проводится обследование существующей схемы электроснабжения

До проектирования и согласований проводится обследование существующей схемы электроснабжения

Этапы согласований

Согласования по электропроекту разграничиваются на два основных этапа -- до и после проведения работ на объекте. Начинать работу на системе энергоснабжения можно после подтверждения, что проектные решения и характеристики электрооборудования соответствуют нормативным актам, ТУ. После завершения работ будет проверяться, что они проведены в соответствии с проектом, безопасны для эксплуатации.

Получение технических условий

Основой для любого проектирования новой системы электроснабжения является получение ТУ. На территории столицы технические условия выдаются ГУП “МосСвет”. Выдача ТУ подтверждает, что есть техническая возможность подключения по определенным показателям нагрузки. Если электропроект разрабатывается на существующий объект, не предусматривает изменение показателей нагрузки и место подключения, то получать технические условия не нужно.

Проверка проекта в АНО “ИТЦ Мосгосэнергонадзора”

Чтобы подтвердить, что электропроект соответствует нормам безопасности в сфере энергоснабжения, нужно представить его на рассмотрение в АНО “ИТЦ Мосгосэнергонадзора”. При выявлении недостатков и нарушений в проект можно внести корректировки, что устранит проблемы при получении допусков и вводе в эксплуатации. До обращения АНО “ИТЦ Мосгосэнергонадзора” нужно согласовать проект в части учета электроэнергии через Мосэнергосбыт.

Выполнение работ по проекту

Для выполнения работ на объекте, связанных с электрооборудованием и сетями, привлекаются специализированные организации и специалисты. У них должны быть допуски по электробезопасности (чем мощнее и сложнее оборудование, тем выше группа допуска). Отступления от проекта не допускаются, так как иначе в выдаче Акта и окончательном согласовании будет отказано.

Получение Технического отчета измерительной лаборатории

Что подтвердить, что монтаж электроустановок и системы энергоснабжения отвечает нормативам безопасности и соответствует проекту, проводятся испытания, замеры и измерения. Этим занимаются лаборатории, аккредитованные Ростехнадзором. Естественно, лабораторные тесты и измерения нужны не в каждом случае, а только для электропроектов с мощность от 100 кВт. По итогам  проверки электропроводки. Оборудования и устройств оформляется технический отчет.

Согласования в Ростехнадзоре, Мосэнергосбыте, МосСвете

Если лаборатория подтвердила соответствие системы энергоснабжения нормам безопасности и ТУ, Отдел по надзору за электроустановками Ростехнадзора выдаст Акт допуска в эксплуатацию. Для этого на место выезжают инспекторы Ростехнадзора, проводят осмотр электрооборудования и приборов учета. Соответственно, акт допуска для установок с мощность до от 100 кВт оформляется через Мосэнергосбыт. Фактическое подключение и присоединение к сетям осуществляется по разрешению ГУП “МосСвет” и Мосэнергосбыта.

Читайте также:  Дизайн-проект зданий и помещений - как выбрать дизайнеров?

Комментарий специалиста. Пройти все согласования электропроекта за 1 день невозможно. Однако специалисты компании Смарт Вэй помогут максимально сократить эти сроки, устранить проблемы и сложности при взаимодействии с ведомствами. Мы окажем сопровождение под ключ, выступим вашим представителем при согласованиях.


Получите  расчет стоимости этой услуги с помощью нашего калькулятора цен - здесь


На чертежах электропроекта будет описана вся схемы электроснабжения объекта

На чертежах электропроекта будет описана вся схемы электроснабжения объекта

Как правильно оформить ТЗ на проектирование и согласование электропроекта

При составлении ТЗ на разработку и согласование электропроекта необходимо указать общие сведения о новом или существующем здании, особенности действующей системы энергоснабжения. Также в техническом задании определяется перечень требований к проектируемой системе, показателям нагрузки, характеристикам электрооборудования. Чтобы избежать проблем при согласованиях, рекомендуем заказать подготовку ТЗ у наших специалистов. С примером технического задания можно ознакомиться ниже.

Сроки и стоимость

Сотрудничество с компанией Смарт Вэй – это всегда выгодные расценки на проектирование и согласование, максимально сжатые сроки работ. Чтобы рассчитать стоимость и сроки проектирования и согласования электропроекта, необходимо изучить ТЗ, представленные документы, провести осмотр объекта. Чтобы заказать расчет и получить выгодное коммерческое предложение, обратитесь к нашим специалистам!

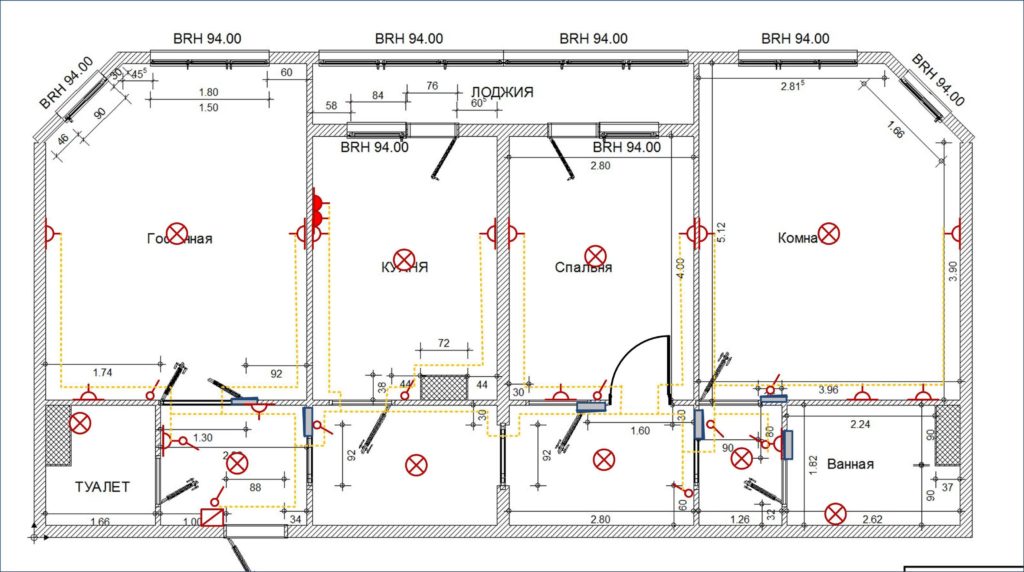

Эти пример схем электропроекта на этаж частного дома

Эти пример схем электропроекта на этаж частного дома

Проблемы и сложности при согласовании электропроекта

Проектирование систем энергоснабжения всегда относится к работам повышенной сложности. При согласованиях могут возникать следующие проблемы:

  • незаконные отказы в согласованиях, вызванные коррупционными факторами, некомпетентностью специалистов;
  • затягивание сроков согласований, предъявление несущественных претензий  и замечаний;
  • ненадлежащее состояние здания и помещений, конструкций и других инженерных систем, что скажется на безопасной эксплуатации электрооборудования;
  • ограничения по мощности и вариантам подключения, указанные в технических условиях.

Чтобы избежать проблем в ходе согласований, обращайтесь к профессионалам. Наши специалисты имеют опыт сопровождения электропроектов на любые типы зданий.

Преимущества нашей компании

Наша компания помогает с согласованиями электропроекта на любые виды объектов частным лицам, государственным и коммерческим структурам. Мы всегда гарантируем выгодные и доступные цены на все виды услуг, содействие при устранении проблем и сложностей с системой энергоснабжения. Вы можете быть уверены в строгом соблюдении сроков, указанных в договоре. Звоните, мы всегда готовы к сотрудничеству и предложим индивидуальные условия.

Калькулятор стоимости проектирования

В калькуляторе стоимости (для мобильных пользователей можно посмотреть здесь https://smway.ru/price/)

Выводы

Электропроект представляет собой комплект документов, описывающих схемы подключения объекта к общим сетям, места размещения электрооборудования, количество и характеристики устройств и материалов для проведения работ. Отдельным разделом проекта является расчет нагрузок и мощности потребления, так как эти показатели будут проверяться при согласованиях, при оформлении допуском на эксплуатацию. Согласование электропроектов в Москве проходит через  АНО “ИТЦ Мосгосэнергонадзора”, Отдел по надзору за электроустановками Ростехнадзора, ГУП “МосСвет”, Мосэнергосбыт, энергоснабжающие организации.

В компании Смарт Вэй можно заказать согласование электропроекта любой сложности. Подробнее об условиях сотрудничества можно узнать по телефонам, указанным на сайте.


Получите  расчет стоимости этой услуги с помощью нашего калькулятора цен - здесь


При подготовке статьи использованы следующие материалы:

  • Градостроительный кодекс РФ (скачать);
  • Федеральный закон № 123-ФЗ Регламент пожарной безопасности (скачать);
  • СП 52.13330.2016 Естественное и искусственное освещение (скачать);
  • ГОСТ 21.607-214 Правила выполнения рабочей документации наружного электроосвещения (скачать);
  • ГОСТ Р 54350-2015 Проборы осветительные (скачать);
  • ГОСТ Р 54815-2100 Лампы светодиодные со встроенными устройствами управления (скачать);
  • СП 31-110-2003 Проектирование и монтаж электроустановок (скачать).
