Система противодымной вентиляции представляет собой комплекс решений и технических средств для регулирования газообмена в здании на случай пожара. Такая система предотвращает поражающее воздействие дыма и других токсичных элементов на людей и имущество, дает дополнительное время на эвакуацию и работу спасателей. Противодымная вентиляция проектируется в соответствии с СП 7.13130.2013. Систему можно предусмотреть в проекте на новое здание, либо установить на существующем объекте.


Получите  расчет стоимости этой услуги с помощью нашего калькулятора цен - здесь


Читайте в статье, для каких объектов требуется противодымная вентиляция, какие нормы применяются в проектировании, как правильно эксплуатировать и проверять систему.

Что такое система противодымной вентиляции: цель и назначение

В пожароопасной ситуации вред может наступать не только по причине воздействия прямого огня или высоких температур. Не меньшую опасность представляет дым, токсичные продукты сгорания. Опасность для людей и имущества может наступать и без возгорания. Например, тление материалов с содержанием химических и токсичных веществ быстро приведет к отравлению, потере сознания. В таких условиях времени на эвакуацию из зоны поражения может практически не остаться.

Системы противодымной вентиляции включает комплекс трубопроводов, воздухоотводов и вентиляторов, чтобы обеспечить газообмен на случай пожара.
Системы противодымной вентиляции включает комплекс трубопроводов, воздухоотводов и вентиляторов, чтобы обеспечить газообмен на случай пожара.

Для снижения рисков от пожара, дыма и других опасных факторов на объектах устанавливаются различные виды систем противопожарной защиты, от сигнализации до пожаротушения. В перечень таких систем входит и противодымная защита. Цели ее использования на объекте:

Уважаемые КЛИЕНТЫ!



Информация в статье содержит общую информацию, но каждый случай носит уникальный характер. По одному из наших телефонов можно получить бесплатную консультацию от наших инженеров - звоните по телефонам:

8 (499) 322-05-14 — Москва (наш адрес)

8 (812) 425-35-90 — Санкт-Петербург (наш адрес)

Все консультации бесплатны.

  • управляемый обмен воздуха и газов в пределах здания, если в одном или нескольких его помещениях начался пожар;
  • снижение концентрации токсичных элементов, снижение температуры и изменение плотности воздуха, что сократить степень поражающего воздействия на людей и имущество;
  • увеличение времени на эвакуацию людей и имущества, обеспечение безопасности во время работы спасателей.

Если огнем и дымом охвачено все здание, использовать систему противодымной вентиляции не имеет смысла. Регулируемый газообмен можно обеспечить только в пределах здания, когда не во всех помещениях наблюдается задымление.

Так как все технические средства защиты используются в комплексе, удаление дыма и токсичных элементов будет критически важным для системы оповещения и управления эвакуацией. Например, дымоотведение может проектироваться таким образом, чтобы сделать безопасным проход через определенные зоны и помещения.

Комментарий эксперта. Противодымная вентиляция не входит в перечень обязательных систем противопожарной защиты, в отличие от сигнализации, пожаротушения, оповещения и управления эвакуацией. Регулируемое удаление дыма обычно особенно важно для опасных и вредных производств, для объектов с потенциально токсичными материалами. Также система вентиляции эффективна для защиты имущества, подверженного воздействию от дыма. Подробнее о вариантах использования указанных систем вы можете узнать у наших экспертов по пожарной безопасности.

№ п/п Основные понятия при проектировании и эксплуатации системы противодымной вентиляции Описание
1 Противодымная вентиляция Регулируемый (управляемый) газообмен внутреннего объема здания при возникновении пожара в одном из его помещений, предотвращающий поражающее воздействие на людей и (или) материальные ценности распространяющихся продуктов горения, обусловливающих повышенное содержание токсичных компонентов, увеличение температуры и изменение оптической плотности воздушной среды.
2 Система противодымной вентиляции вытяжная Автоматически и дистанционно управляемая вентиляционная система, предназначенная для удаления продуктов горения при пожаре через дымоприемное устройство наружу.
3 Система противодымной вентиляции приточная Автоматически и дистанционно управляемая вентиляционная система, предназначенная для предотвращения при пожаре задымления помещений зон безопасности, лестничных клеток, лифтовых шахт, тамбур-шлюзов посредством подачи наружного воздуха и создания в них избыточного давления, а также для ограничения распространения продуктов горения и возмещения объемов их удаления.
4 Системы противодымной тоннельной вентиляции приточно-вытяжные Автоматически и дистанционно управляемые вентиляционные системы, предназначенные для удаления продуктов горения непосредственно из транспортного отсека тоннеля при возникновении в нем пожара и компенсирующей подачи воздуха в этот отсек с ограничением распространения в нем продуктов горения.
Читайте также:  Услуги по пожарной безопасности в 2021 году

Виды систем противодымной вентиляции

В СП 7.13130.2013 описаны три основных вида систем противодымной вентиляции, которые можно использовать на объектах защиты:


Получите  расчет стоимости этой услуги с помощью нашего калькулятора цен - здесь


  • вытяжная – обеспечивает удаление продуктов горения и токсичных элементов наружу за счет дымоприемных технических средств;
  • приточная – подает наружный воздух и создает в помещениях избыточное давление, ограничивает распространение дыма и токсичных элементов (обычно используется для газообмена в зонах безопасности, на лестничных клетках, лифтах и т.д.);
  • приточно-вытяжная – применяется для воздухообмена в тоннелях при возникновении в нем пожара, удаляет продукты горения и подает воздух, ограничивает распространение дыма.

Все перечисленные системы являются автоматическими, управляются дистанционно. Наряду с другими системами защиты, можно спроектировать единый комплекс технических средств и решений для дистанционного управления. Такие моменты определяются на стадии подготовки технического задания.

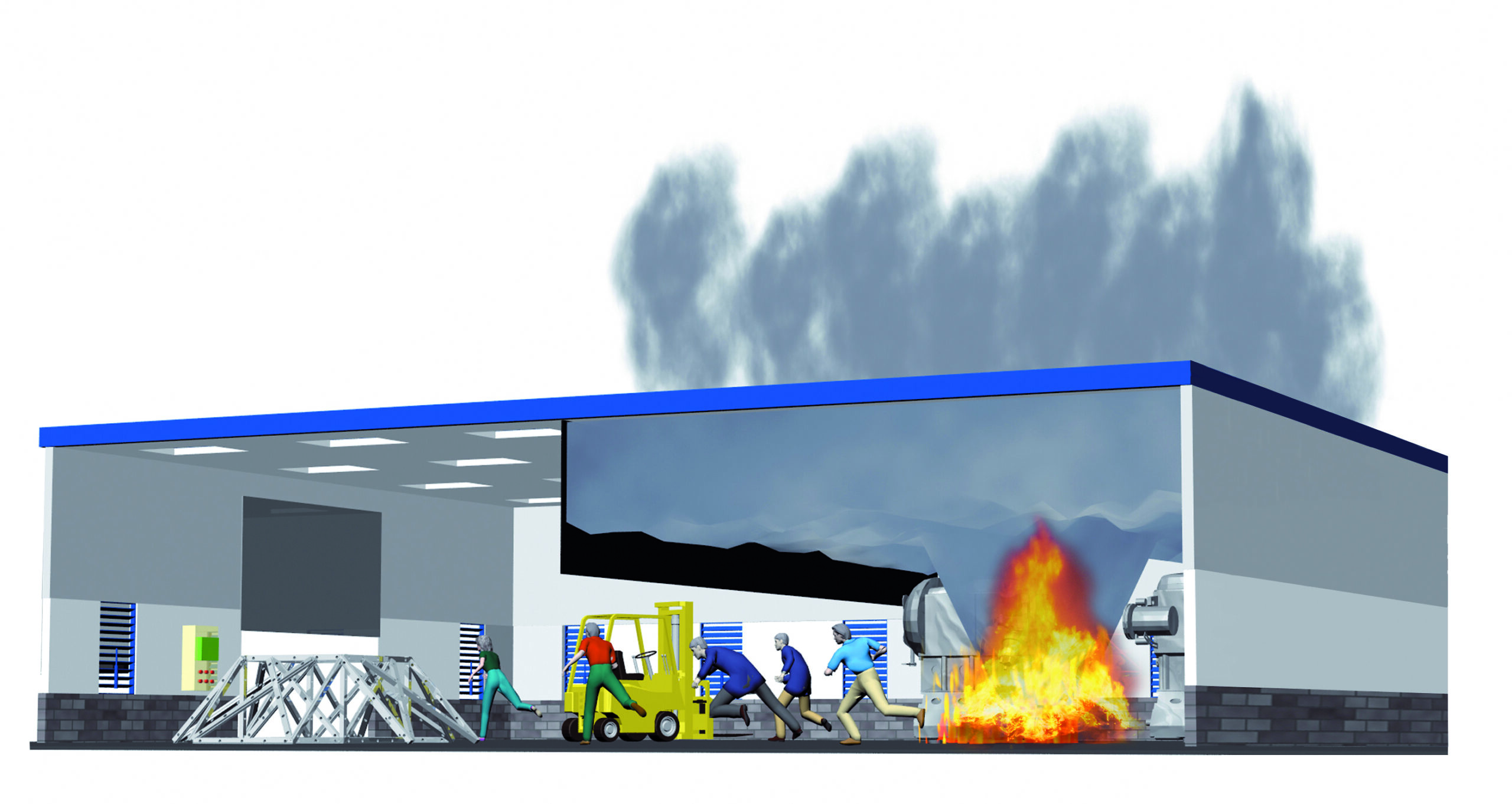

На инфографике приведен пример, как работает системы противодымной вентиляции - она удаляет токсиные продукты горения и дает возможность начать эвакуацию.
На инфографике приведен пример, как работает системы противодымной вентиляции – она удаляет токсичные продукты горения и дает возможность начать эвакуацию.

Нормативные акты для проектирования, монтажа, эксплуатации и проверок

Чтобы правильно спроектировать систему противодымной вентиляции применяются следующие нормативные акты:

Точный перечень нормативных актов зависит от вида системы и характеристик нужного оборудования, показателей пожароопасности. Например, ГОСТ Р 53306-2009 описывает требования к противодымным экранам, которые есть далеко не в каждой системе вентиляции.

Комментарий эксперта. Для целей дымоудаления можно использовать элементы общей (обычной) системы вентиляции. Это допускается в некоторых случаях по СП 7.13131.2013, если не возникнет угрозы распространения дыма по помещениям, расположенным далеко от зоны возгорания. Наши эксперты помогут выбрать точные и правильные решения, которые обеспечат безопасность по всем направлениям и сэкономят ваши средства.

Система противодымной вентиляции. Вопросы эксперту
Константин М.
Константин М.
Эксперт в сфере пожарной безопасности. Высшее юридическое образование, опыт работы более 10 лет.
Задать вопрос
Вопрос эксперту
Я правильно понимаю, что установка системы противодымной вентиляции является сугубо добровольным решением?
Константин М.
В большинстве случаев систему противодымной вентиляции можно установить добровольно, чтобы повысить уровень защиты объекта. Но в некоторых случаях СП обязывает использовать такие системы для снижения пожарных рисков.
Добрый день! Как часто нужно проводить проверки системы противодымной вентиляции?
Константин М.
Это определяется по СП и документации изготовителя. Все основные системы нужно проверять ежеквартально, либо по мере выявления нарушений, отказов.
Можно ли спроектировать систему противодымной вентиляции только для одного помещения в здании, где выше всего пожароопасность?
Константин М.
Системы противодымной вентиляции обычно проектируют не на все здание, а на его отдельные помещения или зоны. Все зависит от показателей пожарных рисков, категории пожароопасности помещения.
Здравствуйте! Сколько стоит проект системы противодымной вентиляции для склада?
Константин М.
Чтобы рассчитать стоимость, нужно знать исходные данные на объект защиты, изучить его характеристики, показатели пожарных рисков. Это можно сделать на предварительном этапе до заключения договора.

Что входит в систему противодымной вентиляции

В зависимости от требований технического задания и особенностей противодымной вентиляции, система может включать следующее оборудование:

  • комплект воздуховодов, вентиляционных каналов, коробов, труб;
  • вытяжки различного типа;
  • вентиляторы;
  • противодымные экраны;
  • дымоприемные устройства;
  • дымоходы и дымоотводы;
  • дымовые люки, фрамуги и фонари;
  • дымовые противопожарные клапаны.

Специальное оборудование применяется для дистанционного контроля, управления и автоматического включения системы. Это могут быть датчики, пульты управления, включатели, радиоэлектронные устройства. Перечень оборудования, материалов и комплектующих будет указан в сметах, расчетах, спецификациях проекта.

В проекте системы противодымной вентиляции есть схемы, по которым подрядчик будет устанавливать оборудование.
В проекте системы противодымной вентиляции есть схемы, по которым подрядчик будет устанавливать оборудование.

Проектирование системы противодымной вентиляции

Проектирование систем противопожарной защиты основывается на расчетах пожарных рисков, результатах обследований и изысканий, анализе условий эксплуатации объекта и видов деятельности. Если система проектируется для существующего здания, изучается фактическое состояние всех конструкций и коммуникаций, особенности производственных и технологических процессов.

Проектировать новое здание или оформлять документы на реконструкцию или перепланировку могут организации, состоящие в СРО проектировщиков. Лицензия на такие работы не нужна. Наша компания проектируется объекты любой сложности, а при необходимости подготовит документы только на отдельные системы противопожарной защиты.

Техническое задание

ТЗ составляется, что определить цели проектирования, основные требования к системе противодымной вентиляции. По документу будет осуществляться передача готового проекта заказчику, в том числе если договор оформлялся в рамках тендера. При составлении технического задания описываются характеристики будущего или существующего объекта, перечень уже установленных систем защиты и жизнеобеспечения.

Читайте также:  Проектирование и монтаж пожарного водопровода в 2021 году

Обследования объекта

Если проектируется новое здание с системами противопожарной защиты, обследования проходят в виде изысканий на участке. В данном случае все решения по противодымной вентиляции будут определяться по мере разработки других разделов проекта. В частности, важны конструктивные, объемно-планировочные и инженерные решения, так как с ними связаны характеристики и особенности работы системы удаления дыма.

Уважаемые КЛИЕНТЫ!



Информация в статье содержит общую информацию, но каждый случай носит уникальный характер. По одному из наших телефонов можно получить бесплатную консультацию от наших инженеров - звоните по телефонам:

8 (499) 322-05-14 — Москва (наш адрес)

8 (812) 425-35-90 — Санкт-Петербург (наш адрес)

Все консультации бесплатны.

Если система проектируется для существующего здания, обследования проводят проектировщики, инженеры, эксперты по пожарной безопасности. В первую очередь, изучаются характеристики общей системы вентиляции, определяется возможность ее использования для регулируемого удаления дыма, газообмена на случай пожара.

Монтаж любой системы противопожарной защиты может выполнить компания, имеющая лицензию МЧС.
Монтаж любой системы противопожарной защиты может выполнить компания, имеющая лицензию МЧС.

Проектные решения, расчеты

Согласно СП 7.13131.2013, вытяжная противодымная вентиляция должна устанавливаться на следующих объектах:

  • в коридорах и холлах жилых, многофункциональных и административных зданий с высотой от 28 м.;
  • из коридоров и тоннелей в подвалах и цокольных этажах жилых, общественных, производственных объектов, если туда есть выходы из помещений с постоянным пребыванием людей;
  • в коридорах с длиной от 15 м. при высоте здания от 2 этажей, если там нет естественного проветривания на случай возгорания (правило действует для производств, складов, административных, общественных объектов);
  • из холлов и коридоров объектов с незадымляемыми лестничными клетками;
  • из каждого помещения без естественного проветривания в зданиях с массовым пребыванием людей, из торговых залов, офисов и ряда других объектов;
  • на некоторых других объектах, перечисленных в п. 7.2 СП 7.13131.2013.

Некоторые из перечисленных объектов можно не обеспечивать вытяжной вентиляцией от дыма, если на них действуют установки автоматического тушения на основе воды или пены.

Для какого объекта вам нужно спроектировать систему противодымной вентиляции?
Торговый центр
33.33%
Производственное здание
66.67%
Складское сооружение
0%
Административно-общественное здание
0%
Проголосовало: 3

При проектировании системы обязательно учитываются следующие показатели:

  • расход продуктов горения, которые удаляет система;
  • мощность тепловыделения очага возгорания;
  • теплопотери через конструкции и обычные вентканалы;
  • показатели наружного воздуха;
  • геометрические размеры помещений, места размещения и габариты оконных и дверных проемов.

Для расчетов в СП 7.13131.2013 есть формулы и нормативы под разные типы помещений, коридоров, мест общего пользования.

После расчетов по указанным выше показателям определяется аэродинамическая схема, в соответствии с которой будут устанавливаться вентиляторы. Для них определяется допустимый предел огнестойкости. Каналы и воздуховоды проектируются из негорючих материалов, соответствующих показателям герметичности и пределам огнестойкости.

Приточная вентиляция проектируется для шахт лифтов, незадымляемых лестничных клеток, тамбур-шлюзов, зон безопасности на этажах. Для таких систем рассчитывается расход наружного воздуха, учитывается температура наружного воздуха и скорость ветра, температурные показатели в помещениях, площади помещений и дверей, другие факторы.

Для автоматического и дистанционного включения системы проектируется схема электроснабжения. Автоматическое включение осуществляется по сигналам с систем сигнализации или пожаротушения. Дистанционное включение осуществляется с дежурных пультов.

Для вытяжки дыма из горящего помещения используются мощные вентиляторы и насосы.
Для вытяжки дыма из горящего помещения используются мощные вентиляторы и насосы.

Оборудование и материалы

После выбора и описания проектных решений специалисты определяются перечень оборудования для системы, ее управления и контроля. Как указывалось выше, учитываются показатели по степени горючести и герметичности, так как оборудование и материалы будут находится в зоне воздействия высоких температур. Оборудование и материалы описываются в сметах и спецификациях к проекту. Также в список документов входят схемы и чертежи с местами размещения вентиляционных каналов и воздуховодов, оборудования противодымной вентиляции, средств управления.

Оформление проекта

Проект включает комплект текстовых документов и графических материалов, в том числе:


Получите  расчет стоимости этой услуги с помощью нашего калькулятора цен - здесь


  • пояснительная записка, т.е. общее описание объекта и системы противодымной вентиляции, других систем и технических средств;
  • описание общей схемы вентиляции, с учетом планировочных, инженерных и конструктивных решений из других разделов проекта;
  • требования к монтажу и пуско-наладке системы;
  • описание системы управления и контроля;
  • сметы, спецификации и расчеты на оборудование;
  • чертежи, схемы и планы с указанием мест размещения оборудования.

Если разрабатывался проект исключительно на систему противодымной вентиляции, его не нужно передавать на согласования. Соответствие по нормам пожарной безопасности проверят инспекторы МЧС в ходе плановой проверки. Также соответствие обеспечивается тем, что монтаж и пусконаладку может осуществлять только лицензированная компания.

Читайте также:  Проектирование пожарной сигнализации в 2021 году

Комментарий эксперта. Мы рассказали только про общие правила проектирования системы противодымной вентиляции. Характеристики и параметры ее работы будут зависеть от параметров и типа объекта, исходных расчетных данных. Обратившись к ООО Смарт Вэй, у вас не возникнет проблем с монтажом. обслуживанием и эксплуатацией системы.

Монтаж, эксплуатация и испытания системы противодымной вентиляции

В соответствии с проектом нужно установить и настроить системы противодымной вентиляции. Для этого привлекается компания с лицензией МЧС. Если монтаж систем защиты осуществляется при строительстве нового объекта, лицензированная компания выполнит свой этап работы.

Особенности эксплуатации системы противодымной вентиляции:

  • нужно заключить договор на обслуживание и ремонт системы с компанией, имеющей лицензию МЧС;
  • необходимо разработать и утвердить регламент обслуживания, испытаний и ремонта системы;
  • после каждого планового и внепланового обслуживания или ремонта необходимо делать записи в журналы;
  • периодичность испытаний системы определяется по проекту, документации производителя.

Сведения обо всех системах защиты, установленных на объекте, нужно указать в декларации по пожарной безопасности. Этот документ регистрируется через МЧС.

Вытяжное оборудование системы может устанавливаться на кровле или за пределами здания.
Вытяжное оборудование системы может устанавливаться на кровле или за пределами здания.

Список полезных документов

Документы для скачивания:

Документ Ссылка
Образец журнала по контролю за мероприятиями пожарной безопасности Скачать
Образец журнала проверки работоспособности пожарного оборудования Скачать
Образец журнала учета средств противопожарной защиты Скачать
Образец журнала эксплуатации и обслуживания систем защиты Скачать
Образец регламента на обслуживание систем противопожарной защиты Скачать
Примерный регламент МЧС по обслуживанию систем защиты Скачать
Рекомендации НСОПБ для разработки регламента Скачать
Образец ТЗ на проектирование систем противопожарной защиты Скачать

Наши услуги

Наша компания занимается подготовкой документов на все вилы систем защиты, выполнит другие работы и услуги в сфере пожарной безопасности. Вы можете заказать:

  • проектную документацию как на целый объект, так и на его отдельные системы;
  • монтаж, пуско-наладку, настройку, обслуживание и ремонт системы противодымной вентиляции;
  • подготовку обязательных документов по пожарной безопасности;
  • пожарный аудит для оценки фактического состояния безопасности, для подготовки к проверкам МЧС.

Подробнее о наших работах и услугах можно узнать по телефонам, указанным на сайте, через форму обратной связи. Предварительную стоимость услуг в сфере пожарной безопасности смотрите в таблице.

Услуга, документ Предварительная стоимость
Разработка регламента на эксплуатацию, обслуживание, ремонт систем защиты от 10 000 руб.
Разработка локальных актов по пожарной безопасности от 5 000 руб.
Оформление проекта на систему противодымной вентиляции от 10 000 руб.
Сопровождение проверок МЧС от 15 000 руб.
Работы по обслуживанию и ремонту систем противопожарной защиты от 5 000 руб.

Выводы

  • Система противодымной вентиляции – это комплекс решений и технических средств для регулирования газообмена в здании на случай пожара. Система предотвращает угрозу поражения от дыма и токсичных элементов на людей и имущество.
  • Противодымная вентиляция проектируется по СП 7.13130.2013. Этот документ предусматривает нормы и требования для вытяжной, приточной или тоннельной системы вентиляции.
  • Для ряда объектов, перечисленных в СП 7.13130.2013, установки системы противодымной защиты строго обязательна. Для остальных объектов такое решение принимает сам владелец.
