Особенности проектирования промышленной вентиляции

Вентиляция представляет собой систему, обеспечивающей обмен воздухом в здании, помещениях, их определенных зонах. В том или ином виде вентиляции есть на каждом объекте. Она включает комплекс вентиляционных каналов, коробов, вытяжек, может оснащаться вентиляторами, насосами, трубопроводами, другими техническими средствами. Промышленная вентиляция проектируется и используется со следующими целями:

  • чтобы обеспечить комфортный микроклимат для персонала, в том числе при работе в условиях повышенных температур, влажности;
  • чтобы своевременно удалять из помещений и зон теплый воздух, влагу, вредные и опасные вещества;
  • чтобы повысить качество воздуха, если оно не соответствует санитарным, гигиеническим и эпидемиологическим нормам;
  • чтобы снизить пожарные риски, обеспечить безопасность персонала и оборудования.

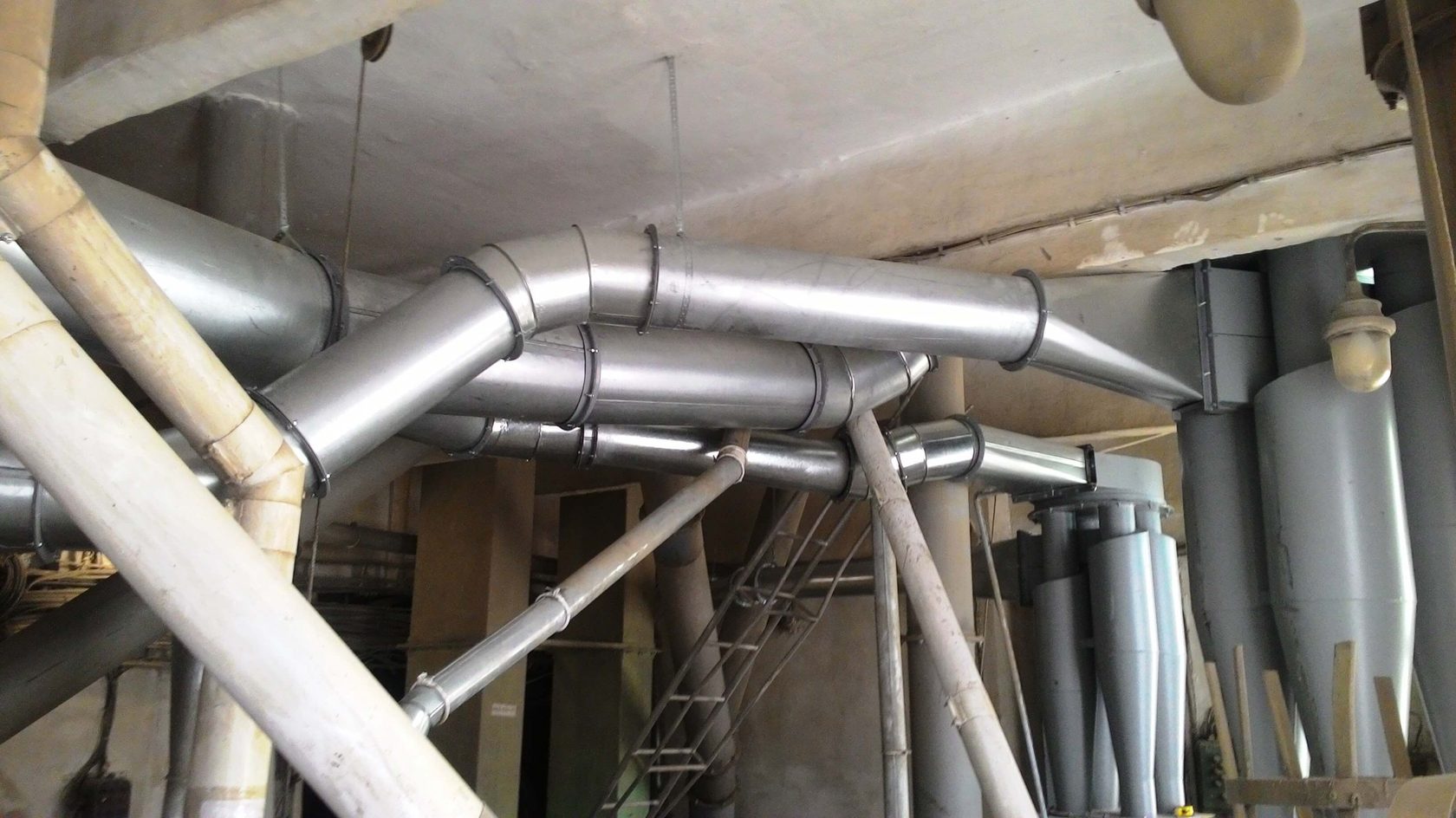

Промышленная вентиляция позволяет своевременно ударять вредные и опасные вещества, обеспечивает нормальные условия работы на производстве.
Промышленная вентиляция позволяет своевременно ударять вредные и опасные вещества, обеспечивает нормальные условия работы на производстве.

Грамотное проектирование промышленной вентиляции особенно актуально для потенциально вредных и опасных производств. Например, на ОПО (опасные промышленные объекты) наличие вентиляции и ее соответствие требованиям законодательства является обязательных условием для ввода в эксплуатацию.

Уважаемые КЛИЕНТЫ!



Информация в статье содержит общую информацию, но каждый случай носит уникальный характер. По одному из наших телефонов можно получить бесплатную консультацию от наших инженеров - звоните по телефонам:

8 (499) 322-05-14 — Москва (наш адрес)

8 (812) 425-35-90 — Санкт-Петербург (наш адрес)

Все консультации бесплатны.

Комментарий эксперта. Даже если в здании не ведется деятельности, влекущая потенциальную опасность для людей, там все равно должна быть вентиляция. Обычно для этого достаточно стандартных проектных решений, когда система коробов и каналов, дверных и оконных проемов, обеспечивает естественную вентиляцию. Но для опасных и вредных производств такие решения не подходят. Во многих случаях нужно разрабатывать специальные технические условия (СТУ) для проектирования объекта и всех систем его жизнедеятельности. Услуги по разработке и утверждению СТУ вы можете заказать в нашей компании.

№ п/п Основные понятия для проектирования промышленной вентиляции Описание
1 Вентиляция Организация естественного или искусственного обмена воздуха в помещениях для удаления избытков теплоты, влаги, вредных и других веществ с целью обеспечения допустимого микроклимата и качества воздуха в обслуживаемой или рабочей зонах.
2 Кондиционирование воздуха Автоматическое поддержание в закрытых помещениях всех или отдельных параметров воздуха (температуры, относительной влажности, чистоты, скорости движения и качества) с целью обеспечения оптимальных метеорологических условий, наиболее благоприятных для самочувствия людей, ведения технологического процесса, обеспечения сохранности ценностей.
3 Помещение без естественного проветривания Помещение без открываемых окон или проемов в наружных стенах или помещение с открываемыми окнами (проемами) в наружных стенах, расположенных на расстоянии от внутренних стен, превышающем пятикратную высоту помещения
4 Рабочая зона Пространство над уровнем пола или рабочей площадки высотой 2 м при выполнении работы стоя или 1,5 м – при выполнении работы сидя, на которых находятся места постоянного (более 50% времени или более 2 ч непрерывно) или временного (непостоянного) пребывания работающих.

Для каких объектов нужна

Вентиляция нужна для каждого промышленного объекта, независимо от его потенциальной опасности. Но точные параметры системы и характеристики оборудования напрямую зависят от видов и условий деятельности, применяемых материалов и механизмов, количества людей, планировки помещений, других показателей. Все эти данные будут изучены проектировщиками на начальном этапе работы.

Читайте также:  Проектирование мероприятий по охране окружающей среды в 2021 году
Для какого объекта вам нужно спроектировать промышленную вентиляцию?
Пищевое производство
0%
Опасный промышленный объект
0%
Предприятие в сфере энергетики
0%
Предприятие нефтегазового сектора
0%
Проголосовало:

Виды промышленной вентиляции

Вид промышленной вентиляции подбирается под требования заказчика, под характеристики объекта. Есть три основных вида таких систем:


Получите  расчет стоимости этой услуги с помощью нашего калькулятора цен - здесь


  • общеобменные – применяются для обеспечения нормального климата в обычных условиях, проектируются для бытовых, офисных, административных и иных аналогичных помещений производственного объекта;
  • технологические – обеспечивают обмен воздуха в местах размещения производственного оборудования, технологических линий;
  • местные – обеспечивают обмен воздуха, удаление опасных и вредных веществ и их снижение до нормативных показателей непосредственно в рабочих зонах.

На предприятиях, где есть общеобменная промышленная вентиляция, можно спроектировать и использовать местные и технологические системы.

Проект на промышленную вентиляцию содержит схемы и чертежи, по которых устанавливается оборудование системы.
Проект на промышленную вентиляцию содержит схемы и чертежи, по которых устанавливается оборудование системы.

Тип промышленной вентиляции

Основной задачей промышленной вентиляции является обеспечение воздухообмена. По принципу работы указанные системы подразделяются на следующие типы.

  1. Естественного типа. Воздух из помещений и зон выводиться естественным путем за счет вытяжных воздуховодов, каналов, трубопроводов. Чистый воздух поступает в помещение путем инфильтрации. Условия эксплуатации системы данного типа зависят от многих показателей, от температур воздуха в здании и снаружи до направления и скорости ветра.
  2. Принудительного (механического) типа. Система этого типа также включает воздуховоды, каналы, трубопроводы. Но для принудительной организации воздухообмена применяется специальное оборудование – вентиляторы, насосы, очистные фильтры и т.д. Воздушные потоки могут распределяться приточным или вытяжным способом. Система этого типа является самым эффективным вариантом для большинства опасных и вредных производств.
  3. Комбинированного типа. Сочетает элементы систем естественного и принудительного типа.

Решение о выборе системы промышленной вентиляции определенного типа принимается не только по техническому заданию заказчика, но и по результатам обследований, оценки реальных производственных условий. Руководитель производства или собственник объекта может не знать всех требований к качеству воздуха и условиям рабочих процессов. Поэтому при подготовке ТЗ важно учитывать мнение профессионалов и экспертов, которые выберут эффективные и оптимальные решения.

Комментарий эксперта. Система вентиляции может проектироваться по нескольким вариантам. Если разрабатывается проект на новое здание, в нем будут отдельные разделы на все системы жизнеобеспечения. Для существующего объекта также можно сделать отдельный проект на промышленную вентиляцию, в том числе для изменения ее типа и вида. Проектирование может потребоваться и для изменения существующей вентиляции, проведения ремонтно-восстановительных работ. Наша компания оказывает услуги по проектированию всех вариантов.

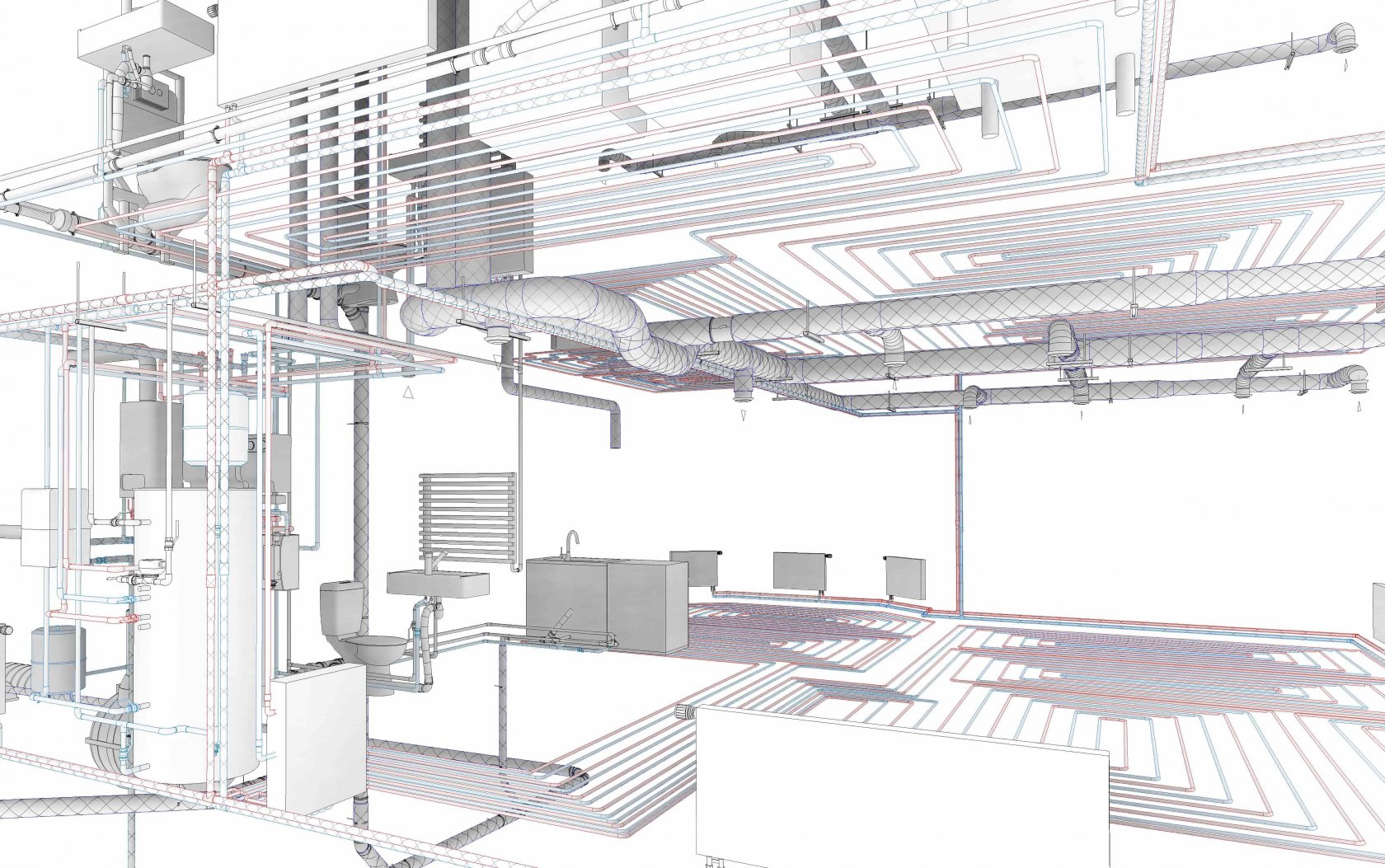

В процессе проектирование делается трехмерная модель системы промышленной вентиляции, чтобы оценить все нюансы ее работы.
В процессе проектирование делается трехмерная модель системы промышленной вентиляции, чтобы оценить все нюансы ее работы.

Список полезных документов

Документы для скачивания:

№ п/п Документ Ссылка
1 Техническое задание на проектирование Скачать
2 Образец ТЗ на систему вентиляции Скачать
3 Образец технического плана Скачать
4 Образец заявления о прохождении экспертизы Скачать
5 СНИП 41 01 2003 на систему вентиляции Скачать
6 Образец заявления о выдаче разрешения на строительство Скачать
7 Образец заявления о выдаче разрешения на ввод в эксплуатацию Скачать
8 Образец ТЗ на проектирование инженерных сетей Скачать

Порядок оформления проекта на промышленную вентиляцию

Проектирование промышленной вентиляции включает несколько этапов. Прежде всего, сначала нужно определить характеристики объекта и условия его эксплуатации. Для этого проводятся инженерные изыскания (для нового объекта), обследования здания, помещений, рабочих зон, оборудования и технологических линий. На основе этих данных оформляется техническое задание. Далее проектная организация начинает готовить документы, руководствуясь СП 60.13130.2016 (скачать). Для разработки единого проекта на здание основным нормативным актом является Постановление № 87.

Если вам нужен проект промышленной вентиляции, обратитесь к специалистам ООО Смарт Вэй. Мы специализируемся на проектировании, подготовим документы на вентиляцию любого вида и типа!

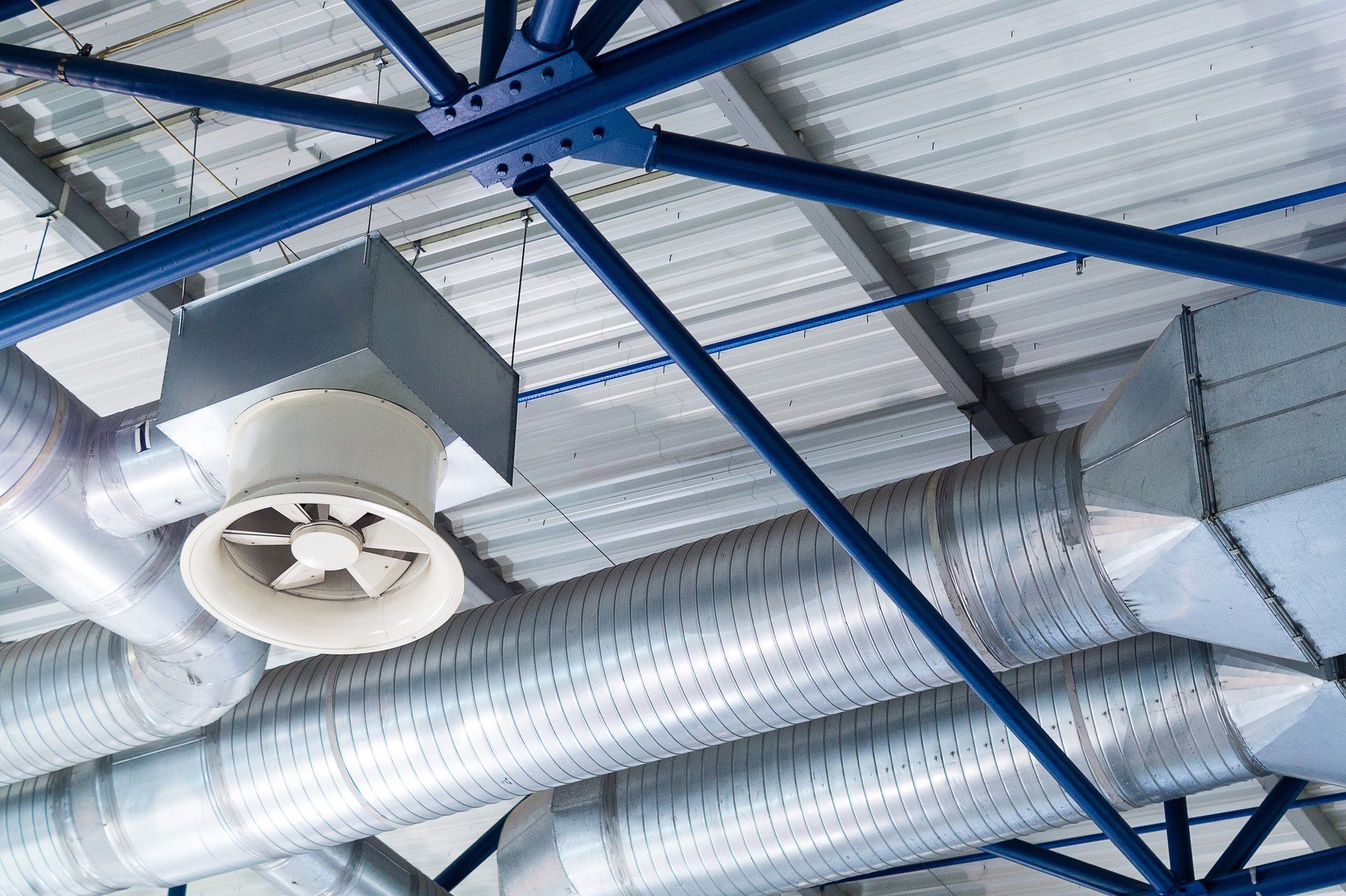

По всему зданию размещаются вентиляционные каналы, воздуховоды, вентиляторы и другое оборудование для обмена воздуха.
По всему зданию размещаются вентиляционные каналы, воздуховоды, вентиляторы и другое оборудование для обмена воздуха.

Получение исходных данных, обследование

Чтобы выбрать правильные и эффективные проектные решения, нужно получить и изучить информацию об условиях эксплуатации промышленной вентиляции. С этой целью на предварительном этапе проводятся следующие мероприятия:

Читайте также:  Проектирование и расчет деревянных конструкций
  • анализируется вид, функциональное назначение здания и его помещений, геометрические параметры, планировка;
  • изучаются виды деятельности, особенности производственных и технологических процессов, для воздухообмена которых проектируется вентиляция;
  • проводится оценка условий работы в вентилируемых помещениях, определение вида потенциально опасных и вредных веществ, примерные температурные показатели;
  • изучаются сопутствующие факторы, в том числе температурные показатели воздуха снаружи и изнутри, данные о влажности, направлении и силе ветра, другие климатические условия;
  • проводится обследование конструкций и систем жизнеобеспечения существующего здания.

Важно оценить, насколько опасны для человека вредные вещества, с которыми связана работа производства. Например, на предприятиях химической промышленности, заводах по производству пластиковой продукции показатели вредных веществ будут очень большими. Это значит, что вентиляции естественного типа, скорее всего, будет недостаточно для надлежащего обмена воздухом. Для принудительного воздухообмена таких производств нужно проектировать систему с мощным вытяжным оборудованием, вентиляторами, насосами.

Уважаемые КЛИЕНТЫ!



Информация в статье содержит общую информацию, но каждый случай носит уникальный характер. По одному из наших телефонов можно получить бесплатную консультацию от наших инженеров - звоните по телефонам:

8 (499) 322-05-14 — Москва (наш адрес)

8 (812) 425-35-90 — Санкт-Петербург (наш адрес)

Все консультации бесплатны.

Итоги предварительных обследований фиксируются в актах, протоколах, ведомостях, отчетах. Также заказчик передает документы, связанные с эксплуатацией объекта, описывающие особенности его инженерных, конструктивных, объемных и планировочных решений. Естественно. если проектируется новое здание, документы на вентиляцию будут готовиться с учетом решений по другим разделам. Например, решения по промышленной вентиляции всегда взаимосвязаны с кондиционированием воздуха, с другими системами жизнеобеспечения.

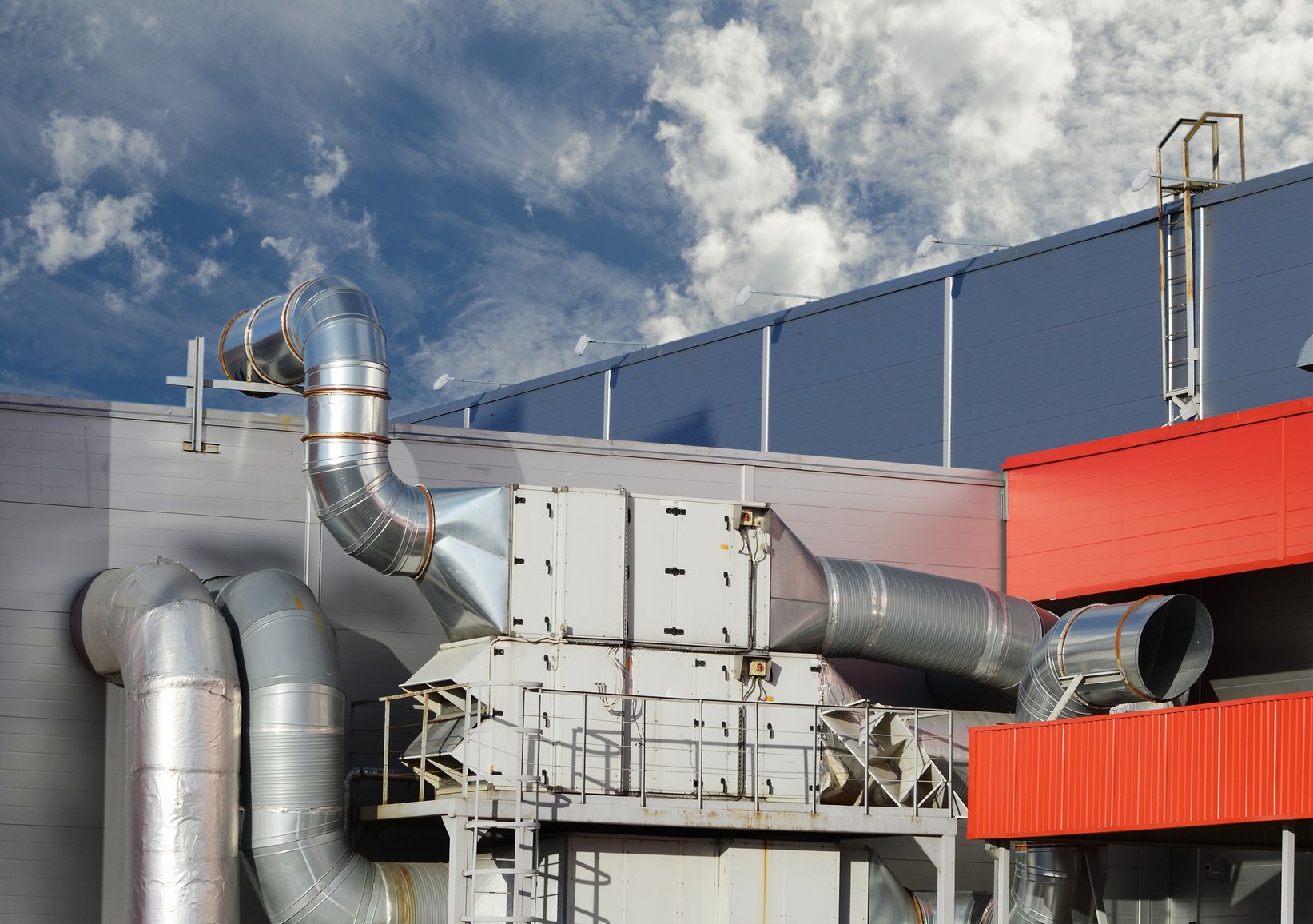

Чем опаснее факторы производства, тем мощнее должно быть оборудование системы промышленной вентиляции.
Чем опаснее факторы производства, тем мощнее должно быть оборудование системы промышленной вентиляции.

Техническое задание

Имея исходные данные и документы на объект, нужно оформить техническое задание. В нем будут сформулированы точные требования к системе промышленной вентиляции, указан ее вид и тип. Также в ТЗ описываются следующие данные:

  • сводные характеристики объекта, на котором будет работать система;
  • климатические, географические и иные условия эксплуатации, под которые проектируется вентиляции;
  • требования к типу, характеристикам и мощности оборудования, которым должна быть оснащена система.

Техническое задание может оформить сам заказчик, если он размещается тендер или госзакупку. Но лучше делать это при поддержке экспертов, проектировщиков. В противном случае в ТЗ могут отсутствовать важные технические и исходные данные, которые нужны проектной организации.

Проектирование, расчеты

Для подготовки проектных решений сначала определяется общая схема вентиляции, делаются ее расчеты. Специалисты выполняют расчеты по следующим показателям:

  • по сечениям исходящих и входящих воздушных каналов;
  • по показателям кратности воздухообмена;
  • по мощности оборудования системы (предварительные расчеты впоследствии будут уточнены, по мере выбора и описания проектных решений);
  • по площади вентиляционных отверстий;
  • по количеству технических средств и материалов, которыми будет оснащена система вентиляции.

Нормативные значения для расчетов берутся по ГОСТ, СП. Также необходимо учитывать нормы СанПиН, где указаны требования к качеству воздуха, микроклимату в рабочих помещениях и зонах. Спроектированная вентиляция должна обеспечить качество воздуха по санитарным и гигиеническим нормам.

Чем больше объект, тем сложнее будет система промышленной вентиляции.
Чем больше объект, тем сложнее будет система промышленной вентиляции.

Выбор и описание проектных решений по промышленной вентиляции осуществляется по следующим направлениям:

  • учитываются инженерные, конструктивные, планировочные и иные характеристики объекта;
  • решения выбираются под конкретные показатели по температуре, влажности воздуха, инсоляции, теплопроводности конструкций;
  • учитываются технические условия на подключение к энергоресурсам;
  • делается расчет теплопотерь, связанных с эксплуатацией системы вентиляции, разрабатываются компенсирующие меры;
  • определяются показатели аэродинамики воздуховодов и уровня шума, чтобы они соответствовали нормативным значениям;
  • делаются расчеты и схемы разводки воздухопроводов, каналов и труб;
  • готовится аксонометрический чертеж системы.

Все решения описываются в текстовой части проекта. Также специалисты готовят чертежи, схемы и планы, по которым будет осуществляться монтаж промышленной вентиляции.

Проектирование промышленной вентиляции. Вопросы эксперту
Константин М.
Константин М.
Эксперт в сфере сертификации, кадастра, недвижимости и проектирования. Высшее юридическое образование, опыт работы более 10 лет.
Задать вопрос
Вопрос эксперту
В чем разница между промышленной вентиляцией естественного и принудительного типа? Что лучше?
Константин М.
Это зависит от потенциальной опасности вашего производства. В вентиляции естественного типа воздух из помещений и зон выводится естественным путем за счет вытяжных воздуховодов, каналов, трубопроводов. В вентиляции принудительного типа применяется специальное оборудование – вентиляторы, насосы, очистные фильтры и т.д.
Добрый день! Где нужно согласовать проект на промышленную вентиляцию?
Константин М.
Система промышленной вентиляции обычно проектируется для нового здания. В этом случае проект проходит экспертизу и Госстройнадзор. Для ОПО проектную документацию должен согласовать Ростехнадзор.
Можно ли самостоятельно установить промышленную вентиляцию без проекта? Все необходимое оборудование у нас уже есть.
Константин М.
Нет, без проекта невозможно установить ни одну из систем жизнеобеспечения, в том числе промышленную вентиляцию. В проекте не только описывается оборудование для воздухообмена, но и требования безопасности.
Сколько стоит проект на промышленную вентиляцию?
Константин М.
Это зависит от типа системы, характеристик объекта и оборудования. Также важно определить вредные и опасные факторы, связанные с производственной деятельностью.
Читайте также:  Визуализация проекта в 2020 году

Выбор оборудование, сметы

Под проектные решения по системе вентиляции нужно правильно выбрать оборудования. В зависимости от типа и вида системы, в перечень оборудования может входить:

  • вентиляторы, вентиляционные установки;
  • промышленные кондиционеры;
  • отопительные котлы и устройства нагрева воздуха, радиаторы отопления;
  • чиллеры;
  • франкойлы;
  • насосы, насосные установки;
  • соединительные трубопроводы;
  • запорная и регулирующая арматура;
  • электронные или механические средства управления системой;
  • датчики контроля за работой вентиляции.

Это только примерный перечень оборудования. Точные виды всех устройств и материалов подготовит проектная организация. Под выбранное оборудование оформляются сметы, спецификации. По ним будет работать исполнитель (подрядчик).


Получите  расчет стоимости этой услуги с помощью нашего калькулятора цен - здесь


Рабочая и исполнительная документация

Для монтажа, пуско-наладки и ввода в эксплуатацию промышленной вентиляции оформляется исполнительная и рабочая документация. Прежде всего, там будут схемы и чертежи для разводки воздухопроводов, для определения мест установки оборудования. Впоследствии рабочая и исполнительная документация будет нужна при плановом или внеочередном техническом обслуживании системы.

Комментарий эксперта. Если разрабатывался отдельный проект на систему промышленной вентиляции, его не нужно согласовывать с надзорными органами. Исключением является проектирование систем для ОПО, так как документы будет проверять Ростехнадзор. Если раздел на вентиляцию оформлялся для проекта нового здания, с документами нужно пройти экспертизу. Подробнее об этих моментах вы можете узнать у экспертов нашей компании.

Система вентиляции принудительного типа является самым эффективным вариантом для большинства опасных и вредных производств.
Система вентиляции принудительного типа является самым эффективным вариантом для большинства опасных и вредных производств.

Наши услуги

В нашей компании вы можете заказать отдельный проект на систему промышленной вентиляции, либо на любые другие виды строительных работ. Мы предлагаем:

  • подготовку проектной документации на все типы объектов, от производств до торговых центров;
  • помощь в обязательных согласованиях через надзорные и контролирующие ведомства;
  • услуги по обследованию зданий, помещений, систем жизнедеятельности объекта;
  • подготовка заключений о техническом состоянии объекта, его систем.

Условия сотрудничества вы можете уточнить у наших экспертов. Ориентировочные цены за некоторые услуги и работы смотрите в таблице ниже.

№ п/п Услуга, документ Предварительная стоимость
1 Разработка проекта промышленной вентиляции от 30 000 руб.
2 Сопровождение согласований проекта от 10 000 руб.
3 Обследования, инженерные изыскания от 25 000 руб.
4 Оформление документов для кадастрового учета от 10 000 руб.
5 Проектирование на все виды строительных работ и объектов от 20000 руб.

Заключение

  • Промышленная вентиляция проектируется для обеспечения производственного объекта, его помещений или отдельных зон обменом воздуха.
  • По своим характеристикам вентиляция может быть естественного, искусственного или комбинированного типа, обеспечивать удаление теплоты, влаги, вредных и опасных веществ. Вентилирование обеспечивает микроклимат, устраняет негативных воздействия для оборудования.
  • Проектирование вентиляции осуществляется по СП 60.13130.2016. Также применяются СП и ГОСТ на отдельные виды объектов.

Обо всех нюансах проектирования промышленной вентиляции вы можете узнать на предварительной консультации у наших экспертов!

Список использованной литературы

Федеральный закон № 384-ФЗ (скачать)

Постановление Правительства РФ № 87 (скачать)


Получите  расчет стоимости этой услуги с помощью нашего калькулятора цен - здесь


СП 60.13130.2016 (скачать)

Ведущий инженер по проектированию и пожарной безопасности, архитектурным решениям и согласованию в МКА, КГА, МЧС.
Опыт работе более 10 лет.
Высшее техническое образование. Работает в компании Смарт Вэй с 2013 года.
Внесен в реестр НОПРИЗ как проектировщик со стажем работы больше 10 лет.

Оцените автора
Smart Way
