Проектирование и монтаж порошковой системы пожаротушения в 2021 году

Пожарная безопасность

Проектирование и монтаж порошковой системы пожаротушения осуществляется для защиты объектов на случай пожаров. Огнетушащие порошки обладают меньшей разрушающей способностью, чем вода или пена, что является преимуществом системы данного типа. Есть и недостатки, связанные с вредным воздействием порошкообразных составов для человека. Выбор типа системы и перечня оборудования осуществляется на стадии проектирования, с учетом характеристик объекта и видов деятельности.


Получите  расчет стоимости этой услуги с помощью нашего калькулятора цен - здесь


Читайте в статье, в чем заключаются преимущества порошковой системы пожаротушения, на каких объектах ее нельзя применять, что учитывается при проектировании и монтаже оборудования.

Преимущества порошковой системы пожаротушения

Тушение огня в зданиях может осуществляться за счет воды, пены, негорючих газов, других составов и веществ. В порошковых системах используются различные виды мелкодисперсных порошков. Они осаждаются на защищаемые поверхности и материалы, гасят пламя, предотвращают доступ кислорода для усиления огня. На практике, можно спроектировать системы с разными способами тушения, если это требуется для защиты здания.

Несколько преимуществ порошковой системы пожаротушения:

Уважаемые КЛИЕНТЫ!



Информация в статье содержит общую информацию, но каждый случай носит уникальный характер. По одному из наших телефонов можно получить бесплатную консультацию от наших инженеров - звоните по телефонам:

8 (499) 322-05-14 — Москва (наш адрес)

8 (812) 425-35-90 — Санкт-Петербург (наш адрес)

Все консультации бесплатны.

  • минимальное разрушающее воздействие на имущество, документы, что выгодно отличает тушащие порошки от воды, пены;
  • отсутствие токсичных последствия для человека, хотя на органы дыхания порошок оказывает пагубное воздействие;
  • высокая тушащая способность;
  • относительно низкая стоимость порошковых составов;
  • безопасность для электрооборудования, так как применение пены или воды может привести к замыканиям, искрению, ударам током.

Вариант с использованием порошков и газов эффективнее чем вода или пена, если речь идет о защите имущества. Вода и пена гасит пламя, но неизбежно повреждает имущество и документы, вплоть до полной негодности. Поэтому использование систем на основе порошковых тушащих составов актуально для архивов, библиотек, в хранилищах предметов старины и искусства. Также порошки, наряду с негорючими газами, активно применяются для защиты потенциально пожароопасных производств.

Система порошкового пожаротушения должна обеспечить тушение огня специальными средствами. До момента срабатывания датчиков тушащие средства хранятся в модулях и резервуарах.
Система порошкового пожаротушения должна обеспечить тушение огня специальными средствами. До момента срабатывания датчиков тушащие средства хранятся в модулях и резервуарах.

У систем порошкового пожаротушения есть и ряд недостатков, которые обязаны учитывать проектировщики, владельцы объектов:

  • порошок нельзя использовать, если в зоне возгорания остались люди, так как будет затруднено дыхание;
  • у порошков отсутствует проникающая способность, поэтому тушение происходит только по внешним поверхностям;
  • остатки тушащих порошков сложнее убрать, чем собрать пену или выветрить раз.

Сфера применения порошкообразных тушащих веществ указана в СП 5.13130.2009 (скачать). Это нужно учесть на стадии проектирования.


Получите  расчет стоимости этой услуги с помощью нашего калькулятора цен - здесь


Комментарий эксперта. Если вы затрудняетесь определить, какую систему защиты можно и нужно спроектировать для объекта, обратитесь к нашим экспертам. На выбор повлияет множество факторов, от планировки и характеристик объекта до времени на эвакуацию людей из зоны тушения. Если применение порошковой системы будет невозможно, наши эксперты подберут другие эффективные варианты защиты.

Основные понятия, применяемые при проектировании порошковой системы пожаротушения Описание
1 Инерционность АУПТ Время с момента достижения контролируемым фактором пожара порога срабатывания чувствительного элемента до момента начала выхода ОП из модуля (насадка-распылителя).
2 Быстродействие АУПТ Время с момента подачи исполнительного импульса на пусковой элемент АУПТ до момента начала выхода огнетушащего порошка из модуля (насадка-распылителя)
3 Время действия (продолжительность подачи огнетушащего порошка) АУПТ Время от момента начала выхода огнетушащего порошка из модуля (насадка-распылителя) до момента выброса не менее 85% его основного объема (массы)
4 Интенсивность подачи огнетушащего вещества Количество огнетушащего вещества, подаваемое на единицу защищаемой площади (объема) в единицу времени
Читайте также:  Противопожарные разрывы и правильный расчет разрывов в 2021 году
Для какого объекта вам нужен проект на порошковую систему пожаротушения?
Производственный объект
50%
Складские помещения, сооружения
33.33%
Административное здание
0%
Гараж
16.67%
Проголосовало: 6

Классификация систем порошкового пожаротушения

Согласно ГОСТ Р 51091-97 (скачать) для защиты объектов могут применяться порошковые системы тушения модульного и агрегатного типа. Дополнительная классификация осуществляется по следующим направлениям:

  • по варианту хранения и использования вытесняющих газов – с баллонами сжиженного или сжатого газа, закачные, с пиротехническим элементом;
  • по степени инерционности – системы малой, средней и повышенной инерционности;
  • по степени быстродействия – Б-1, Б-2, Б-3, Б-4 (например, система Б-1 имеет быстродействие до 1 секунды);
  • по продолжительности подачи тушащего порошка – импульсные (быстрого действия), КД-1 (кратковременного действия до 15 секунд), КД-2 (кратковременного действия более 15 секунд);
  • по способу пожаротушения – объемного, поверхностного, локального тушения;
  • по вместимости корпуса модуля (например, максимальная вместимость может составлять до 5000 л).

Также стандартами ГОСТ предусмотрена классификация по типу порошков, которые используются для тушения огня. В частности, порошки выбираются под тип пожара, для тушения которого они рассчитаны (А, В, С). Срок сохраняемости основных тушащих свойств для всех разновидностей порошков не может быть менее 5 лет.

На рынке есть множество модулей для хранения и подачи тушащих порошков. Они должны иметь пожарные сертификаты или декларации.
На рынке есть множество модулей для хранения и подачи тушащих порошков. Они должны иметь пожарные сертификаты или декларации.

На каких объектах нельзя использовать порошковое пожаротушение

Системы защиты на основе тушащих порошков могут применяться для пожаров классов А, В, С, а также электроустановок любого типа. В СП 5.13130.2009 есть перечень объектов, на которых запрещено использование систем данного типа:

  • помещения, из которых люди не смогут эвакуироваться до начала подачи порошка;
  • помещения с численностью от 50 человек, независимо от расчетного времени эвакуации;
  • объекты с горючими материалами, имеющими склонность к внутреннему тлению и самовозгоранию (например, места хранения древесных опилок);
  • пирофорные материалы, которые могут гореть и тлеть без доступа воздуха.

Ввиду потенциальной опасности порошков для органов дыхания, СП 5.13130.2009 обязывает наносить специальную маркировку на помещения, защищенные такими системами. Персонал, обслуживающий такие помещения, инструктируется по мерам безопасности и способах защиты от опасных факторов.

Комментарий эксперта. Выбор типа системы порошкового пожаротушения, характеристик оборудования и вида порошка осуществляется на стадии проектирования. Для этого нужны исходные данные на объект, на виды деятельности, на количество помещений и численность людей, на другие показатели. Также специалисты проектной организации обязательно проводят обследования, чтобы получить точную информацию об объекте.

Проектирование и монтаж порошковой системы пожаротушения. Вопросы эксперту.
Константин М.
Константин М.
Эксперт в сфере пожарной безопасности. Высшее юридическое образование, опыт работы более 10 лет.
Задать вопрос
Вопрос эксперту
Подскажите, как правильно выбрать порошковое тушащее средство для системы защиты?
Константин М.
Порошковые тушащие средства, которые можно применять в спроектированной системе, должны соответствовать документации изготовителя. Использование других средств может привести к отказам оборудования.
Добрый день! Можно ли купить готовый проект порошковой системы пожаротушения?
Константин М.
Нет, нельзя. Проектирование осуществляется индивидуально под каждый объект, учитывает его характеристики и состояние пожарной безопасности. Поэтому проектировщики всегда изучают ТЗ и сведения на объект.
Кто может осуществлять монтаж порошковой системы пожаротушения?
Константин М.
Работы по монтажу и пусконаладке порошковой системы пожаротушения могут осуществлять только организации, имеющие лицензию МЧС. Это нужно обязательно проверить перед заключением договора.
Как быстро согласовать проект на порошковую систему пожаротушения и куда для этого обращаться?
Константин М.
Проект на порошковую систему пожаротушения не подлежит согласованиям в МЧС или других ведомствах. Сам факт привлечения к монтажу лицензированной организации гарантирует, что система будет введена в эксплуатацию строго по проекту.

Проектирование порошковой системы пожаротушения

Для выбора мер и систем защиты нужно знать его целевое назначение, основные характеристики, классы и категории рисков, пожароопасности. Вводные данные и требования к порошковой системе пожаротушения указываются в техническом задании, договоре. Если вы затрудняетесь определить, какой тип системы можно и нужно использовать на объекте, проконсультируйтесь у наших экспертов по пожарной безопасности.

Читайте также:  Пожарная безопасность при проведении огневых работ

Обследования, исходные данные

На начальном этапе проектировщики должны оценить пожарную опасность объекта, требования к защите. Для этого изучаются документы на здание, на инженерные системы, на технологическое и электрооборудование. В ходе обследований и изучения вводных данных специалисты проанализируют следующие показатели:

Уважаемые КЛИЕНТЫ!



Информация в статье содержит общую информацию, но каждый случай носит уникальный характер. По одному из наших телефонов можно получить бесплатную консультацию от наших инженеров - звоните по телефонам:

8 (499) 322-05-14 — Москва (наш адрес)

8 (812) 425-35-90 — Санкт-Петербург (наш адрес)

Все консультации бесплатны.

  • перечень и количество помещений;
  • объем, планировка и геометрические характеристики помещений, пожароопасных зон;
  • состояние и типы конструкций, коммуникаций, систем здания;
  • температурные показатели, данные о влажности и давлении;
  • пожароопасные свойства материалов и веществ, которые находятся в помещениях;
  • показатели пожарной нагрузки;
  • характеристики систем кондиционирования, вентиляции;
  • категории пожароопасности помещений, отдельных зон;
  • численность людей в помещениях, маршруты их движения при эвакуации;
  • параметры технологического оборудования, установленного в здании.

При обследовании определяются места размещения модулей с тушащими составами и пусковыми устройствами. Если модуль располагается непосредственно в защищаемом помещении можно не оснащать систему местным ручным пуском.

Важным моментом при проектировании является расчет зон, на площади которых порошок будет тушить огонь. Например, для локальной системы расчетная зона предусматривает увеличение защищаемой площади на 10%, увеличение защищаемого объема на 15%.

В СП 5.13130.2009 есть требования к протяженности и материалам трубопроводов, способам их соединения в рамках системы. Также проектировщик должен обеспечить надлежащую прочность под рабочее давление модуля.

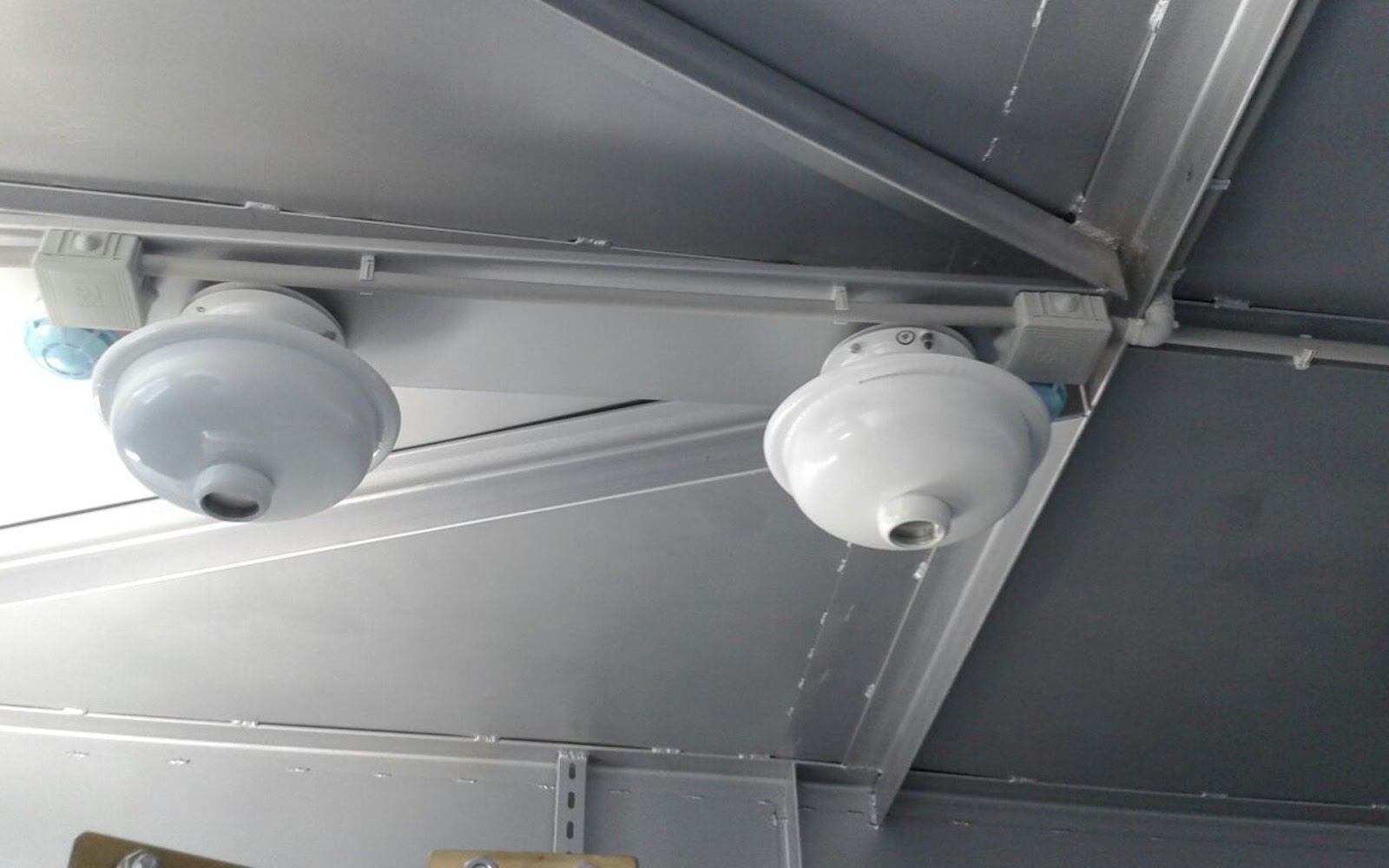

Один из вариантов крепления модулей с тушащими порошками. Схемы размещения оборудования системы будет описана в проекте.
Один из вариантов крепления модулей с тушащими порошками. Схемы размещения оборудования системы будет описана в проекте.

Документы

По проектной документации будет осуществляться монтаж и пусконаладка системы порошкового пожаротушения. Также проект будет нужен при плановых и внеочередных испытаниях системы, при проверках госпожнадзора. Проектная документация на порошковую систему пожаротушения включает:

  • текстовая часть – пояснительная записка, описание проектных решений, характеристик объекта защиты и системы пожаротушения;
  • комплект графических материалов – чертежи, схемы подключения и прокладки коммуникаций, планы с описанием мест размещения модулей, устройствами ручного пуска, другого оборудования;
  • спецификации на материалы, оборудование;
  • расчеты, сметы, ведомости на работы.

Проектную документацию утверждает сам заказчик. Согласование документов в МЧС не требуется, но их обязательно поверят при плановой или внеочередной инспекции госпожнадзора. Если системы защиты разрабатываются на новое здание, проект проходит экспертизу и проверку Госстройнадзора по общим правилам.

На данном примере представлена схема порошковой системы пожаротушения. По проектной документации будет осуществляться монтаж и пусконаладка системы.
На данном примере представлена схема порошковой системы пожаротушения. По проектной документации будет осуществляться монтаж и пусконаладка системы.

Перечень оборудования

В перечень технических средств и оборудования порошковой системы пожаротушения может входить:

  • модули разного типа для хранения тушащих порошков;
  • запорно-пусковые устройства;
  • емкости с вытесняющими газами;
  • трубопроводы;
  • насадки и головки для подачи порошка;
  • установки ручного пуска (при необходимости);
  • устройства для контроля и управления системой пожаротушения.

На объектах устанавливаются и другие системы противопожарной защиты, чьи характеристики и показатели работы будут важны для проектирования пожаротушения. Например, сигнализация выявляет возгорание или задымление, передает импульсы на другие системы. По характеристикам системы эвакуации определяется расчетное время, за которое люди должны покинуть здание. Пока люди эвакуируются, тушение порошком не может начинаться.

Комментарий эксперта. ООО Смарт Вэй оказывает полный комплекс услуг в сфере пожарной безопасности, в том числе по проектированию, монтажу и проверкам систем защиты. Мы поможем выбрать современные технические средства защиты, оптимальный вариант размещения оборудования. Все документы, подготовленные нашими проектировщиками, строго соответствуют требованиям СП, ГОСТ, других нормативных актов.

Так как порошок может представлять опасность для человека, в системе оповещения ми управления эвакуацией проектируются указатели и табло. Они будут показывать, что проход через зону подачи огня представляет опасность для человека.
Так как порошок может представлять опасность для человека, в системе оповещения ми управления эвакуацией проектируются указатели и табло. Они будут показывать, что проход через зону подачи огня представляет опасность для человека.

Список полезных документов

Документы для скачивания:


Получите  расчет стоимости этой услуги с помощью нашего калькулятора цен - здесь

Читайте также:  Проектирование спринклерной системы в 2021 году

№ п/п Документ Ссылка
1 Образец акта проверки системы АПС Скачать
2 Техническое задание на проектирование систем защиты Скачать
3 Образец ТЗ на проведение экспертизы пожарной безопасности Скачать
4 Образец ТЗ на проектирование сигнализации Скачать
5 Образец декларации ПБ Скачать
6 Образец заявления о проведении экспертизы пожарной безопасности Скачать
7 Инструкция о мерах пожарной безопасности Скачать
8 Образец ТЗ на проектирование системы пожаротушения Скачать

Монтаж порошковой системы пожаротушения

Получив проект, владелец объекта не может сам заниматься монтажом и пусконаладкой системы порошкового пожаротушения. Такие полномочия есть только у компаний, лицензированных МЧС. Наличие лицензии гарантирует, что подрядчик выполнит все требования по безопасному проведению работ.

Этапы монтажа порошковой системы пожаротушения на объекте:

  • подготовка технического задания, заключение договора;
  • изучение проектной и рабочей документации. предварительное обследование объекта;
  • установка оборудования и технических средств, прокладка трубопроводов и соединение;
  • настройка оборудования, проверки и испытания по всем режимам, предусмотренным документация производителя;
  • настройка временных интервалов и других показателей, проведение других пусконаладочных работ;
  • ввод системы в эксплуатацию, подписание акта выполненных работ.

Монтаж и пусконаладочные работы могут проводиться выполняться одновременно. Также порошковое пожаротушение может устанавливаться одновременно с другими системами защиты. В этом случае инженеры сразу проведут комплексные испытания, настройки режимов работы.

Обслуживание и проверки системы

Все системы противопожарной защиты подлежат плановым проверкам. Для порошковой системы пожаротушения периодичность плановых проверок составляет не реже 1 раза в 5 лет. Внеплановые проверки могут проводиться:

  • по мере необходимости, по решению собственника объекта или руководителя предприятия;
  • для выявления причин отказов, сбоев в работе, ложных срабатываний;
  • после проведения текущего или капитального ремонта системы;
  • для принятия решения о возможности продления сроков эксплуатации системы.

Инспекторы МЧС будут проверять пожарную безопасность объекта по всем направлениям, в том числе по работоспособности систем защиты, наличию на них документов. Владелец объекта обязан заключить договор на обслуживание порошковой системы пожаротушения с компанией, имеющей лицензию МЧС.

Заказать услуги по разработке порошковой систем пожаротушения можно в ООО Смарт Вэй. Предварительные цены на проектные работы представлены в таблице.

№ п/п Услуга, документ Стоимость
1 Проведение независимого пожарного аудита от 15 000 руб.
2 Проектирование порошковой системы пожаротушения от 35 000 руб.
3 Проектирование системы сигнализации от 20 000 руб.
4 Проектирование системы оповещения и управления эвакуацией от 20 000 руб.
5 Помощь в согласования от 20 000 руб.

Выводы

  • Порошковая система пожаротушения обеспечивает тушение огня за счет специальных негорючих порошков. Они имеют минимальные разрушительные свойства для имущества и документов.
  • Недостатком системы порошкового тушения является вредное воздействие на органы дыхания, что лишает возможности применять их до эвакуации людей.
  • Проектирование и монтаж порошковой системы пожаротушения осуществляется в соответствии с СП 5.13130.2009, стандартами ГОСТ.

Получите  расчет стоимости этой услуги с помощью нашего калькулятора цен - здесь


В ООО Смарт Вэй вы можете заказать проектирование и монтаж системы порошкового тушения любой сложности. Получите консультацию наших экспертов по пожарной безопасности по телефону или через форму обратной связи!

Часто задаваемые вопросы
Что такое порошковая система пожаротушения?
Для каких объектов нельзя заказать проект порошковой системы пожаротушения?
Сколько стоимость проекта порошковой системы пожаротушения?

Ведущий инженер по проектированию и пожарной безопасности, архитектурным решениям и согласованию в МКА, КГА, МЧС.
Опыт работе более 10 лет.
Высшее техническое образование. Работает в компании Смарт Вэй с 2013 года.
Внесен в реестр НОПРИЗ как проектировщик со стажем работы больше 10 лет.
